تابلو توزیع برق با حفاظت بالا

تابلو برق ها بدنه های فلزی هستند که جهت حفاظت و کنترل دستگاه ها و تجهیزات برقی

استفاده می شود. تابلو برق ها دارای بدنه های مختلفی می باشند از انواع بدنه تابلو برق

می توان به تابلو برق معمولی، تابلو برق بارانی، تابلو برق سلولی، تابلو برق تو کار و رو کار،

تابلو برق روبنده خور، تابلو برق ریتال نام برد؛ که شما می توانید جهت خرید و سفارش بدنه

تابلو برق با ابعاد مختلف با مجموعه تابلو ریتال تماس بگیرید.

تابلو برق ها بر اساس مونتاژ و سیم کشی آن ها دارای انواع مختلفی می باشند از انواع

تابلو برق ها می توان به تابلو برق استخری، تابلو برق ستاره مثلث، تابلو برق کارگاهی،

تابلو برق سه فاز صنعتی ، تابلو برق موتور تک فاز و … نام برد.

مونتاژ تابلو توزیع برق :

یکی از انواع تابلو برق ها ، تابلو برق توزیع برق یا تابلو برق تقسیم است. در ساده ترین

حالت مونتاژ تابلو توزیع برق، برق ورودی که می تواند تک فاز و یا سه فاز باشد وارد یک

فیوز آمپر بالا و یا کلید کامپکت شود. و پس از آن در مونتاز تابلو توزیع برق به تعداد خروجی

مورد نیاز فیوز مینیاتوری و یا کلید محافظ جان و یا کلید حرارتی گذاشته می شود و برق

ورودی پس از عبور از فیوز آمپر بالا بین آن ها تقسیم می شود و به خروجی ها که همان

مصرف کنندگان تابلو توزیع برق هستند وارد می شود.

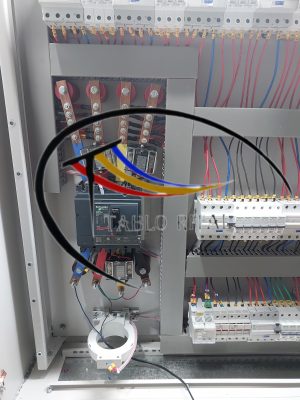

استفاده از رله ارت فالت و ترانس CT در تابلو ریتال :

همچنین در مونتاژ تابلو توزیع برق حفاظت بالا می توان از ترانس سیتی کوربالانس نیز استفاده کرد،

از ترانس سیتی کوربالانس در صورت استفاده از برق تک فاز سیم فاز و نول ورودی و در صورت استفاده

از برق سه فاز، سه فاز ورودی و سیم نول عبور می کند.

در برق تک فاز جمع جریان عبوری از سیم فاز و نول همواره صفر است به دلیل اینکه جهت جریان سیم

فاز به صورت ورودی و سیم نول به صورت خروجی است و مقدار جریان این دو سیم با هم برابر است

و در برق سه فاز نیز جمع جریان سیم سه فاز با نول همواره صفر است.

ولی در صورتی که در خروجی تابلو توزیع برق نشتی جریان وجود داشته باشد و یا برق گرفتگی اتفاق

بیوفتد دیگر این جمع جبری این جریان ها صفر نیست و جریان یکی از سیم ها از بقیه بیشتر می شود

و باعث ایجاد میدان مغناطیسی می شود و ترانس سیتی کوربالانس این میدان را تشخیص می دهد

و به رله ارت فالت وصل می شود و رله ارت فالت برق را قطع می کند.

البته در صورت استفاده از رله ارت فالت در مونتاژ تابلو توزیع برق باید از یک کنتاکتور آمپر بالا که بتواند

جریان کل تابلو توزیع برق را تحمل کند نیز استفاده شود تا با دستور رله ارت فالت برق بوبین کنتاکتور

را قطع کند و کنتاکتور قطع شود. راه حل دیگر استفاده از رله شنت در کلید کمپکت است، با قرار دادن

رله شنت در داخل کلید کمپکت ، در ضورتی به رله ارت فالت به رله شنت فرمان دهد باعث قطع شدن

کلید کمپکت میشود.



استفاده از کلید محافظ جان در تابلو ریتال :

بنابراین با استفاده از رله ارت فالت و ترانس سیتی کوربالانس در صورت وجود نشتی جریان برق کل

تابلو تقسیم برق قطع می شود. همچنین در مونتاژ تابلو توزیع برق حفاظت بالا می توان از محافظ جان

به جای فیوز های مینیاتوری استفاده کرد، نحوه کار کلید محافظ جان مانند ترانس سیتی کوربالانس است

و وظیفه تشخیص نشتی جریان را دارد .ولی همانطور که از نامش پیداست کلید محافظ جان حساسیت

بالاتری دارد و در صورت برق گرفتگی نیز به سرعت عمل می کند و برق را قطع می کند. و تفاوت اصلی آن

با ترانس سیتی کوربالانس در این است که تنها خروجی مربوط به نشتی جریان را قطع می کند و دیگر برق

کل تابلو توزیع برق قطع نمی شود و همچنین حساسیت بالاتری دارد و برق گرفتگی را تشخیص می دهد.

مونتاژ و. فروش تابلو برق تقسیم و توزیع

در مونتاژ تابلو توزیع برق حفاظت بالا در قسمت ورودی می توان از یک کلید کامپکت

قابل تنظیم استفاده کرد تا بتوان محدوده جریانی تابلو توزیع برق را تعیین کرد و در صورت

عبور جریان از مقدار تعیین شده برای کلید کامپکت قابل تنظیم برق کل تابلو برق تقسیم

را قطع می کند .

از فواید استفاده از تابلو توزیع برق می توان به چند مورد اشاره کرد. با استفاده از تابلو برق توزیع

می توان مقدار مصرف جریان برق هر خروجی را با آمپر نامی فیوز آن واحد تعیین کرد و در

صورت استفاده بیش از حد فیوز آن واحد قطع می شود و از خطراتی همچون داغ شدن

بیش از حد سیم ها و از بین رفتن عایق آن ها و آتش سوزی جلوگیری می کند. همچنین

در تابلو برق توزیع حفاظت بالا ما همواره مقدار مصرف برق را می توانیم مشاهده کنیم و

در صورت برق گرفتگی و یا اتصال کوتاه در خروجی تابلو توزیع برق فورا برق را قطع می‌ کند

و از آتش سوزی جلوگیری می کند و با استفاده از تابلو تقسیم برق در صورت نیاز به قطعی

برق می توان تنها فیوز مربوط به آن واحد را قطع کرد و دیگر نیاز به خاموشی کل مجموعه

نمی باشد. در مونتاژ تابلو توزیع برق حفاظت بالا می توان از بدنه تابلو برق روبنده خور استفاده

کرد تا از دسترسی مستقیم دست به داخل تابلو برق جلوگیری شود و همچنین در صورت

افتادن ابزار مانند پیچ گوشتی ، وارد تابلو برق نشود و باعث اتصال کوتاه در تابلو برق و سوختن

تجهیزات تابلو توزیع برق شود .

خرید تابلو توزیع برق

جهت خرید تابلو توزیع برق می توانید با شماره های داخل سایت تماس بگیرید مجموعه

تابلو ریتال با در اختیار داشتن مجرب ترین مونتاژ کار تابلو توزیع برق و همچنین با بیش از

یک دهه تجربه در زمینه مونتاژ و فروش تابلو توزیع برق به شما این تضمین را می دهد تا

در سریع ترین زمان و با مناسب ترین قیمت سفارش تابلو توزیع برق شما را انجام دهد.

تنها کافی است برای خرید تابلو توزیع برق با ما تماس بگیرید و سفارش تابلو توزیع برق

خود را اعلام کنید .

سفارش تابلو توزیع برق

جهت سفارش تابلو توزیع برق حفاظت بالا به چند روش می توانید عمل کنید در صورتی

که اجناس و تجهیزات تابلو توزیع برق را خریداری کرده اید و نقشه تابلو توزیع برق را به

صورت آماده دارید می توانید آن ها را برای ما ارسال کنید تا در سریع ترین زمان و با مناسبت

ترین قیمت سفارش تابلو توزیع برق شما را انجام دهیم و در صورتی که اجناس تابلو توزیع برق

را خریداری نکرده اید، مجموعه تابلو ریتال با قرار گیری در مرکز بازار برق ایران می تواند در

سریع ترین زمان و با مناسب ترین قیمت اجناس اصل تضمین شده تابلو توزیع برق شما را

خریداری کند و سفارش تابلو توزیع برق شما را انجام دهد و در صورتی که نقشه تابلو توزیع برق

را در اختیار ندارید ما به صورت رایگان نقشه کشی تابلو توزیع برق را انجام می دهیم و سپس

سفارش تابلو توزیع برق شما را مونتاژ می کنیم .

قیمت تابلو توزیع برق

تابلو توزیع برق انواع متنوعی دارد در بعضی از آن ها تنها وظیفه تابلو برق، تقسیم برق

است و هیچ گونه حفاظت و کنترلی بر روی مصرف کننده ندارد و به تبع قیمت تابلو توزیع

برق که حفاظت کمی داشته باشد بسیار ارزان تر است. در صورت تمایل مشتری به خرید

تابلو توزیع برق حفاظت بالا، در تابلو برق اجناس حفاظتی و کنترلی بیشتری همچون کلید

محافظ جان، کلید حرارتی، ترانس جریان ، ترانس سیتی کوربالانس ، کنترل فاز  و … را در

تابلو توزیع برق می توان به کار برد؛ که به تبع قیمت تابلو توزیع برق حفاظت بالا ، گران تر

می باشد. همچنین جریان دهی و تعداد خروجی تابلو توزیع برق و ابعاد تابلو برق نیز متفاوت

است که بر قیمت تابلو توزیع برق تاثیر می گذارد؛ بنابراین برای آگاهی از قیمت تابلو توزیع برق

با ما تماس بگیرید .

مونتاژ و فروش تابلو برق صنعتی تقسیم برق کارخانه در تابلو ریتال .

جهت سفارش طراحی و مونتاژ انواع تابلو برق صنعتی همچون تابلو برق استخری ، تابلو برق ستاره مثلث ،

تابلو برق موتورخانه و … با ما تماس بگیرید .
