تابلو برق توزیع و تقسیم برق – طراحی ، ساخت و مونتاژ و فروش تابلو برق صنعتی

جهت سفارش و خرید تابلو برق با ما تماس بگیرید.

تابلو برق توزیع و تقسیم برق کارخانه



تابلو برق :

تابلو برق در تاسیسات صنعتی در موتورخانه ها کارخانه ها و حتی منازل جهت حفاظت قرار دادن کلید محافظ جان

و یا فیوز مینیاتوری نیاز به یک محفظه ای که توانایی جای دهی و حفاظت از این تجهیزات را داشته باشد وجود دارد

به این محفظه ها که اغلب از جنس فلز و گاهاً از جنس pvc یا upvc می باشند تابلو برق گفته می شود. وظیفه

اصلی تابلو برق ها جای دهی و حفاظت از تجهیزات صنعتی و کنترلی در برابر عوامل خارجی مانند خاک ، آب و

آتش سوزی و حفاظت از افراد در برابر برق گرفتگی می باشد. تابلو برق ها در اندازه ها و سایزهای مختلف مانند

تابلو های 30 در 40 ، تابلو های 60 در 70 و حتی در ابعاد بسیار بزرگ تر مانند تابلو سلول برای کاربردهای متناسب

به خود وجود دارند.

همچنین برای محیط هایی که تابلو در فضای آزاد قرار می گیرد تابلو برق های بارانی استفاده می شود تا نفوذ آب

باران به درون تابلو ها جلو گیری شود.

تابلو برق های ریتال دارای بدنه ای مستحکم تر و قطور تر نسبت به سایر تابلو ها می باشند اما به دلیل قیمت بالای

این تابلو، از تابلو برق طرح ریتال در بسیاری از موارد استفاده می‌شود .

قیمت تابلو برق ها با توجه به جنس نوع و اندازه آنها متفاوت است و می تواند از ۳۰۰ هزار تومان تا ۵۰ میلیون تومان باشد.

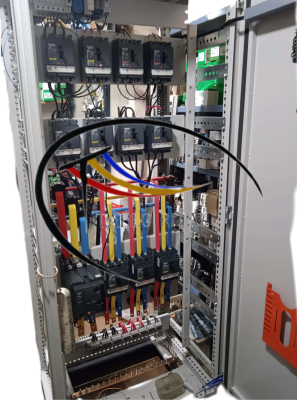

مونتاژ تابلو توزیع برق کارخانجات سلولی

در مونتاژ تابلو توزیع برق کارخانجات به دلیل جریان مصرفی بالا در کارخانه ها ورودی

و خروجی تابلو برق باید شمش کشی شود تا تحمل جریان مصرفی بالا را داشته باشد.

در مونتاژ تابلو توزیع برق کارخانه برق ورودی برق سه فاز از طریق شمش های مس وارد

کلید کامپکت می شود. کلید کامپکت می تواند قابل تنظیم و غیر قابل تنظیم باشد.

در نوع قابل تنظیم آن می توان حداکثر جریان عبوری از کلید کامپکت را تنظیم کرد ولی

در نوع غیر قابل  تنظیم آن مقدار جریان آن ثابت است و قابل تغییر نمی باشد.

سپس از طریق کلید کمپکت بین فیوز های مینیاتوری دیگر تقسیم می شود تعداد

فیوز مینیاتوری بر اساس تعداد خروجی هایی است که میخواهیم از تابلو توزیع برق

بگیریم. در مونتاژ تابلو توزیع برق می توان از فیوز محافظ جان به جای فیوز مینیاتوری

استفاده کرد.

کلید محافظ جان

فیوز محافظ جان علاوه بر داشتن خاصیت های فیوز مینیاتوری همانند

حفاظت در برابر اتصال کوتاه، کنترل بار و کلید قطع و وصل یک خاصیت مهم دیگر نیز

دارد؛ در فیوز محافظ جان سه فاز R S T و سیم نول با هم وارد فیوز می شوند. در برق

سه فاز جمع جبری جریان های سیم های سه فاز و سیم نول پیوسته صفر است؛ به

عنوان مثال اگر جریان سیم R دو آمپر ورودی باشد جریان S و T صفر باشد جریان سیم

نول دو آمپر خروجی است. حال اگر در یکی از فاز ها نشتی جریان داشته باشم و یا برق

گرفتگی بین سیم و زمین اتفاق بیوفتد دیگر جمع جبری جریان ها صفر نیست و سیمی

که نشتی جریان دارد کمی جریان عبوری از آن بیشتر از دیگر سیم ها است. و با توجه

به خاصیت های مغناطیسی که سیم حاوی جریان ایجاد می کند فیوز محافظ جان این

جریان نشتی را تشخیص می دهد و فوراً برق را قطع می کند تا از برق گرفتگی جلوگیری

شود. همچنین برای آگاهی از وضعیت برق ورودی تابلو برق یک فیدبک از آن ها برای چراغ

سیگنال که بر روی درب تابلو برق نصب می شود گرفته می شود و در صورتی که سه تا

چراغ سیگنال زرد و قرمز و سبز روشن باشد بیانگر وصل بودن سه فاز ورودی تابلو توزیع برق

یعنی همان R S T است.

در مونتاژ تابلو توزیع برق می توان برای برق چراغ سیگنال ها از فیوز سکسیونر استفاده کرد

در فیوز های سکسیونر در صورت وقوع اتصال کوتاه فیوز داخلی آن می سوزد و تا زمانی که آن

فیوز تعویض نشود اتصال را وصل نمی کند؛ از فواید استفاده از فیوز سکسیونر این است که

اپراتور در صورت سوختن فیوز متوجه وجود اتصالی در تابلو برق تقسیم می شود و آن را برطرف

می کند و سپس فیوز جدید را جایگزین می کند .

بدنه تابلو توزیع برق

در مونتاژ تابلو توزیع برق می توان از بدنه های مختلفی استفاده کرد. در صورتی که تجهیزات داخلی

تابلو تقسیم برق زیاد باشد و یا تابلو برق تقسیم جریان بالا باشد و نیاز به شمش کشی و کلید کامپکت

بزرگ باشد دیگر نمی توان از بدنه های معمولی تابلو برق استفاده کرد و در چنین تابلو برق هایی از

تابلو برق سلولی استفاده می شود، در تابلو برق سلولی همانطور که از نامش پیداست تابلو برق به

صورت سلول های مختلف و یا قفسه های مختلف است که بر اساس تعداد تجهیزات می تواند تابلو برق

تک سلول تا چهار سلول باشد.

در مونتاژ تابلو توزیع برق های کوچک تر می توان از تابلو برق های معمولی با ابعاد متفاوت آماده استفاده

کرد و در صورتی که تابلو تقسیم برق برای محیط های بدون سقف استفاده می شود باید از تابلو برق بارانی

استفاده کرد که دارای سقف مخصوص می باشد و بدنه تابلو برق کاملا ضد آب می باشد.

همچنین می توان برای مونتاژ تابلو توزیع برق از تابلو برق ریتال نیز استفاده کرد تابلو برق ریتال دارای ابعاد و

استحکام مناسبی می باشد ولی به دلیل گران بودن تابلو برق ریتال، از تابلو برق طرح ریتال استفاده میشود

که با وجود داشتن مزایای تابلو برق ریتال قیمت مناسب تری نیز دارد.

همچنین برای حفاظت بیشتر در مونتاژ تابلو توزیع برق می توان از تابلو برق روبنده خور استفاده کرد که از

تماس مستقیم دست با برق و همچنین افتادن ابزار داخل تابلو برق جلوگیری می کند .

جهت سفارش و خرید بدنه تابلو برق با مجموعه تابلو ریتال تماس بگیرید .

سفارش تابلو توزیع برق

جهت سفارش تابلو توزیع برق تنها کافی است تجهیزات و نقشه تابلو برق تقسیم خود را برای ما ارسال کنید

تا در سریع ترین زمان و با مناسب ترین قیمت مونتاژ تابلو توزیع برق شما را انجام دهیم. همچنین در صورت نداشتن

تجهیزات تابلو توزیع برق می توانید خرید اجناس تابلو تقسیم برق را به ما بسپارید. مجموعه تابلو ریتال با قرارگیری

در مرکز بازار برق ایران این تضمین را می دهد تا با مناسب ترین قیمت و سریع ترین زمان اجناس اصل تضمین شده

را برای تابلو توزیع برق شما خریداری کند و سفارش تابلو توزیع برق شما را انجام دهد .

همچنین در صورت نداشتن نقشه تابلو برق تقسیم ، مجموعه تابلو ریتال به صورت رایگان نقشه کشی تابلو توزیع برق

را انجام می دهد و سفارش تابلو توزیع برق شما را مونتاژ می کند .

جهت خرید و سفارش تابلو توزیع برق با ما تماس بگیرید .

خرید تابلو توزیع برق

مجموعه تابلو ریتال با بیش از یک دهه تجربه در زمینه مونتاژ انواع تابلو برق های صنعتی و با داشتن مجرب ترین مونتاژ

کار تابلو توزیع برق این تضمین را می دهد که در سریع ترین زمان و با مناسب ترین قیمت سفارش تابلو توزیع برق شما

را انجام دهد .

جهت خرید تابلو توزیع برق تنها کافی است با ما تماس بگیرید و سفارش تابلو توزیع برق خود را بدهید و مشخصاتی که

کارشناسان ما از شما می خواهند را در اختیار آن ها قرار دهید تا در سریع ترین زمان مونتاژ تابلو توزیع برق شما را انجام دهند .

قیمت تابلو توزیع برق کارخانجات

در مونتاژ تابلو توزیع برق می توان آن را به صورت معمولی با حفاظت پایین مونتاز کرد در این نوع از مونتاژ تنها برق ورودی وارد

کلید کامپکت شده و از طریق آن بین خروجی ها تقسیم می شود و به تبع قیمت تابلو توزیع برق حفاظت کم بسیار ارزانتر

است. همچنین می توان در مونتاژ تابلو توزیع برق از قطعات حفاظتی بیشتری همچون کلید حرارتی ، کلید محافظ جان

ترانس جریان، ترانس سیتی کوربالانس ، کنترل فاز و ‌… برای حفاظت و کنترل خروجی های تابلو توزیع برق استفاده کرد

که به تبع قیمت تابلو توزیع برق حفاظت بالا بیشتر است .

بر اساس آمپر تابلو توزیع برق و تعداد خروجی ها ، تعداد تجهیزات تابلو برق و ابعاد آن متفاوت است که باعث می شود

قیمت تابلو توزیع برق متفاوت باشد .

بنابراین برای اطلاع از قیمت تابلو توزیع برق با مجموعه تابلو ریتال تماس بگیرید .



ساخت و مونتاژ و فروش تابلو برق صنعتی تقسیم برق کارخانه در تابلو ریتال .

جهت سفارش طراحی و مونتاژ انواع تابلو برق صنعتی همچون تابلو برق استخری ، تابلو برق ستاره مثلث ،

تابلو برق موتورخانه و … با ما تماس بگیرید .

به دلیل نوسانات قیمت تابلو برق و تجهیزات صنعتی

برای اطلاع از قیمت و مشاوره و خرید تابلو برق تماس بگیرید

شماره تماس : ۳۳۹۸۸۹۸۲ – ۰۲۱
شماره همراه : ۰۹۱۲۴۴۸۰۵۸۶

پشتیبانی تابلو ریتال
