تابلو اتومات موتور برق



تابلو موتور برق جهت راه اندازی به صورت اتوماتیک و دستی با حفاظت کامل که شامل اقلام تشکیل دهنده زیر می‎باشد:

این تابلو دارای کنتاکنور جهت انتقال جریان برق مصرفی و فرمان اتصال برق

به صورت دستی و اتوماتیک به مصرف کننده مورد استفاده قرار میگیرد.

تابلو موتوربرق

تابلو اتومات موتور برق

کلید اتوماتیک در ایننوع تابلو ها وظیفه اتصال برق ایمن به مصرف کننده را برعهده دارد

و در صورت عبور جریان بیش از انداه مدار برق را قطع میکند.

برق اصلی از طریق شمش های مسی (باس بار) به کنتاکتورها و قطعات مصرفی در این تابلو انتقال میابد.

کلید های مینیاتوری تک فاز و سه فاز در این تابلو جهت انتقال ایمن برق

به مصرف کننده های تک فاز و سه فاز مورد استفاده قرار میگیرد.

این تابلو دارای یک عدد استارت می‎‎ باشد که میتواند به صورت اتوماتیک موتور برق را روشن و یا خاموش کرد.

در تابلو موتور برق تعدادی رله استفاده میشود که در صورت نبود برق شهری

به صورت اتوماتیک به موتور برق فرمان روشن یا خاموش شدن را میدهد.

این تابلو دارای شمش نول و شمش ارت جهت اتصال کلیه نول ها و ارت ها به صورت ایمن میباشد.

ترمینال های ریلی رابط برق بین موتور برق و مصرف کننده ها میباشند.

کلید گردان های نصب شده بر روی درب تابلو جهت فرمان کارکرد تابلو به صورت استارت اتوماتیک و یا دستی میباشد.

کلید استپ قارچی که روی ودرب تابلو موتور برق نصب شده جهت قطع سریع مدار برق در زمان وقوع حوادث میباشد

که کل مدار برق را به صورت یکجا قطع مینماید و از حوادث بزرگتر جلوگیری میکند.

چراغ های سیگنال نصب شده بر روی درب تابلو نشانگر اتصال هر خط برق تابلو میباشد

که در صورت قطع بودن برق یک خط تابلو از طرق چراغ سیگنال ها میتوان این مشکل را تشخیص داد.

به طور کلی تمای دستگاه های برقی به یک تابلو راه اندازی و محافظت کننده نیاز دارند که

کارکرد اکثر این تابلو ها به صورت اتوماتیک و دستی قابل راه اندازی میباشد.

این کار باعث عمر بیشتر دستگاه های مصرف کننده و کارکرد ایمن آنها میشود.

تابلو اتومات موتور برق کنترل از راه دور

تابلو اتومات موتور برق در صورتی که برق محیط مورد نظر قطع بوده و برای وارد شدن به داخل

فروشگاه یا مکان مورد نظر میتوان از ریموت های کنترل از راه دور برای خاموش و روشن کردن موتور برق استفاده کنیم.

که کرکره های برقی و درب های برقی در صورت نبوده برق با ریموت موتور برق روشن گردیده و درب ها را باز نماید.

تابلو اتومات شهر وژنراتور برای چند واحد تجاری و مسکونی

تابلوی شهر و ژنراتور که تعداد شش واحد مسکونی یا تعداد بالاتر بصورت اتومات با یک عدد ژنراتور

که در صورت داشتن برق شهر مصارف از کنتور برق از طریق کنتاکتور شهر مورد استفاده قرار میگیرد

و بعد از قطع شدن برق شهر ژنراتور بصورت اتومات روشن و کنتاکتور های ژنراتور وصل گردیده و تداخلی

بین برق شهر و ژنراتور بوجود نمی اید.

سلونوئید یا ساسات کش

وسیله ای است که بر موتور برق نصب میشود.برای روشن شدن موتور برق در فصل زمستان

که موتور برق با کشیدن ساسات فقط روشن میشود استفاده میگردد.

معمولا برای راحت تر روشن شدن موتور برق که بصورت اتومات بعد از خاموش شدن برق شهر

هم زمان استارت موتور برق زده میشود و سلونوئید با استارت به مدار می اید و با خاموش شدن استارت از مدار خارج میگردد.

بیشتر در تابلو برق موتور برق و تابلو برق های چنجور و ژنراتور مورد استفاده قرار میگیرد.

تجهیزات تابلو اتومات موتور برق

در تابلو موتور برق بصورت تک فاز یا سه فاز معمولا دو عدد کنتاکتور و دو عدد مینیاتوری برای قسمت قدرت مدار نیاز میباشد

مدار فرمان تابلو موتور برق

برای استارت موتور برق نسبت به باتری موتور برق دو عدد رله 12 ولت dc که یک عدد برای فاز نگهدار سوئیچ و یک عدد دیگر برای استارت استفاده میشود

رله ی استارت از طریق یک عدد تایمر بعد از روشن شدن موتور برق از مدار خارج میشوند

رله ی سلونوئیت یا ساسات کش

در فصل زمستان برای استارت موتور برق که بر اثر سرما به سختی روشن میشود نیاز

به کشیدن ساسات یا رله ی سلونوئیت به صورت اتومات به همراه استارت موتور برق فعال میشود.

راه اندازی اتوماتیک موتوربرق ها از راه دور از طریق (ATS) یا دستگاه پیامکی

برای راه اندازی مصارف برقی یا کنترل موتور برق از راه دور از دستگاه پیامکی برای فرمان قطع و وصل استفاده میشود.

برای مثال میتوان یک عدد الکتروموتور پمپ آب را بصورت اتومات از طریق فلوتر چاه اب موتور برق روشن شده و ابیاری انجام شود.

و با کم شدن اب بصورت اتومات موتور برق خاموش شود که پمپ اب بدون اب کار نکند و باعث

سوختن پمپ نشود و با هربار قطع و وصل موتور برق از طریق دستگاه پیامکی گذارش قطع یا وصل موتور برق به اپراتور داده میشود.

قیمت تابلو اتوماتیک موتور برق

قیمت تجهیزات نسبت به نوع اجناس که از چه برندی استفاده شود

و نوع موتور برق یا ژنراتور نسبت به خروجی آمپری که به مصرف کننده میدهند تجهیزات آن انتخاب میشوند.

چگونه موتور برق را اتومات کنیم

موتور برق برای روشن شدن یک عدد تیغه در سوئیچ استارت باید بهم وصل شوند

از طریق رله و تایمر که بعد از تایمی از طریق تایمر استارت از مدار خارج میشود.

و تیغه قطع کنه ان که خفه کنه موتور برق را بهم وصل میکند یا عمات سوئیچ استارت که حالت صفر ان از طریق

یک عدد رله 12 ولت وصل میگردد و موتور برق خاموش میگردد.

چگونه موتور برق را با ریموت اتومات کنیم

میتوانیم ریموت را باز کرده و تیغه استارت ریموت و خاموش کن ریموت هویه کنیم که دو تیغه میشود

که برای خاموش و روشن کردن موتور برق از طریق دو عدد رله و یک تایمر میتوان اتومات کرد.

خرید تابلو موتور برق تک فاز و سه فاز در لاله زار

تابلو برق اتومات و دستی موتور برق و اجناس مرغوب با کمترین قیمت و کیفیت عالی

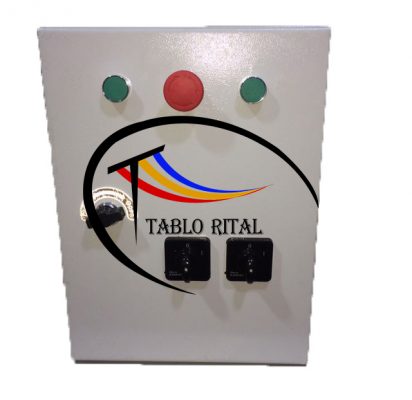

چگونه یک موتور برق را با چند واحد ساختمانی یا تجاری وصل کنیم

برای این کار در حالت دستی نیاز به کلید گردون دو طرفه برای هر واحد گذاشته میشود

که یک حالت ان برق شهر و حالت صفر قطع و حالت دوم برق موتور برق وصل میگردد.

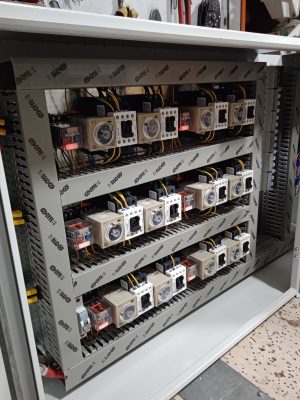

تابلو اتومات موتور برق چند واحدی

در صورت رفتن برق تابلو برق بصورت اتومات موتور برق را روشن میکند و برای هر واحد ساختمانی

یا تجاری که میخواهد اتومات وصل شود دو عدد کنتاکتور مورد استفاده قرار میگیرد.
