تابلوبرق موتورخانه و قطعات تشکیل دهنده این تابلو

تابلو  برق موتورخانه و تاسیسات

تابلو برق موتورخانه جهت حفاظت و کنترل الکترو موتورها و پمپ و مشعل و موتور های خطی طراحی میشود.

ادوات برق صنعتی از قبیل فیوز اتوماتیک یا مینیاتوری کنتاکتورها بیمتال ترموستات کلید های فرمان سیم و ترمینال استفاده میشود.

جهت برق رسانی و فرمان دادن به هر مصرف کننده طراحی شده است.

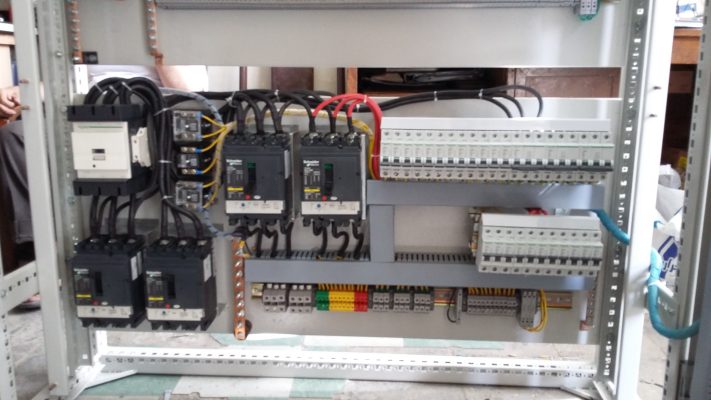

قطعات تشکیل دهنده تابلو برق موتورخانه شامل :

کلید اتوماتیک قابل تنظیم ۶۳۰ آمپر

کلید اتوماتیک قابل تنظیم ۱۰۰ و ۱۶۰ آمپر

کلید اتوماتیک غیر قابل تنظیم (فیکس ) ۶۳ آمپر

سکسیونر سه فاز

لوازم اندازه گیری و ترانس جریان

کلید کینیاتوری تک فاز و سه فاز

کلید گردان و چراغ سیگنال

تابلو برق موتورخانه ویلا

تابلو برق موتورخانه با کمترین قیمت و با کیفیت ترین اجناس موجود در بازار اماده به خدمت رسانی به شما عزیزان در راستای خرید تابلو برق موتورخانه می باشیم.

کلیه ی اجناس در تابلو برق موتورخانه دارای گارانتی میباشد.

قیمت تابلو برق موتورخانه

قیمت تابلو برق موتورخانه نسبت به نوع اجناس از قبیل اسکلت تابلو برق و اجناس داخل تابلو برق فیوز کنتاکتور و غیره که از چه برند ایرانی و چینی و کره ای و فرانسوی یا المانی محاسبه میگردد.

طراحی و ساخت تابلو برق موتور خانه

تابلو برق موتورخانه نسبت به محیط نصب ان که بصورت گرد و غبار یا رطوبت یا محیط بارانی و یا محیط های گرم  Ap ان در نظر گرفته میشود و نسبت به محیط های گرم قطعات تابلو برق تغییراتی که بر کلیدهای حرارتی یا بیمتال ها تاثیر میگذارد باید در نظر گرفته شود

در محیط های رطوبتی هیترهای تابلویی در نظر گرفته میشود.

محیط های گرم از فن و ترموستات استفاده میشود.

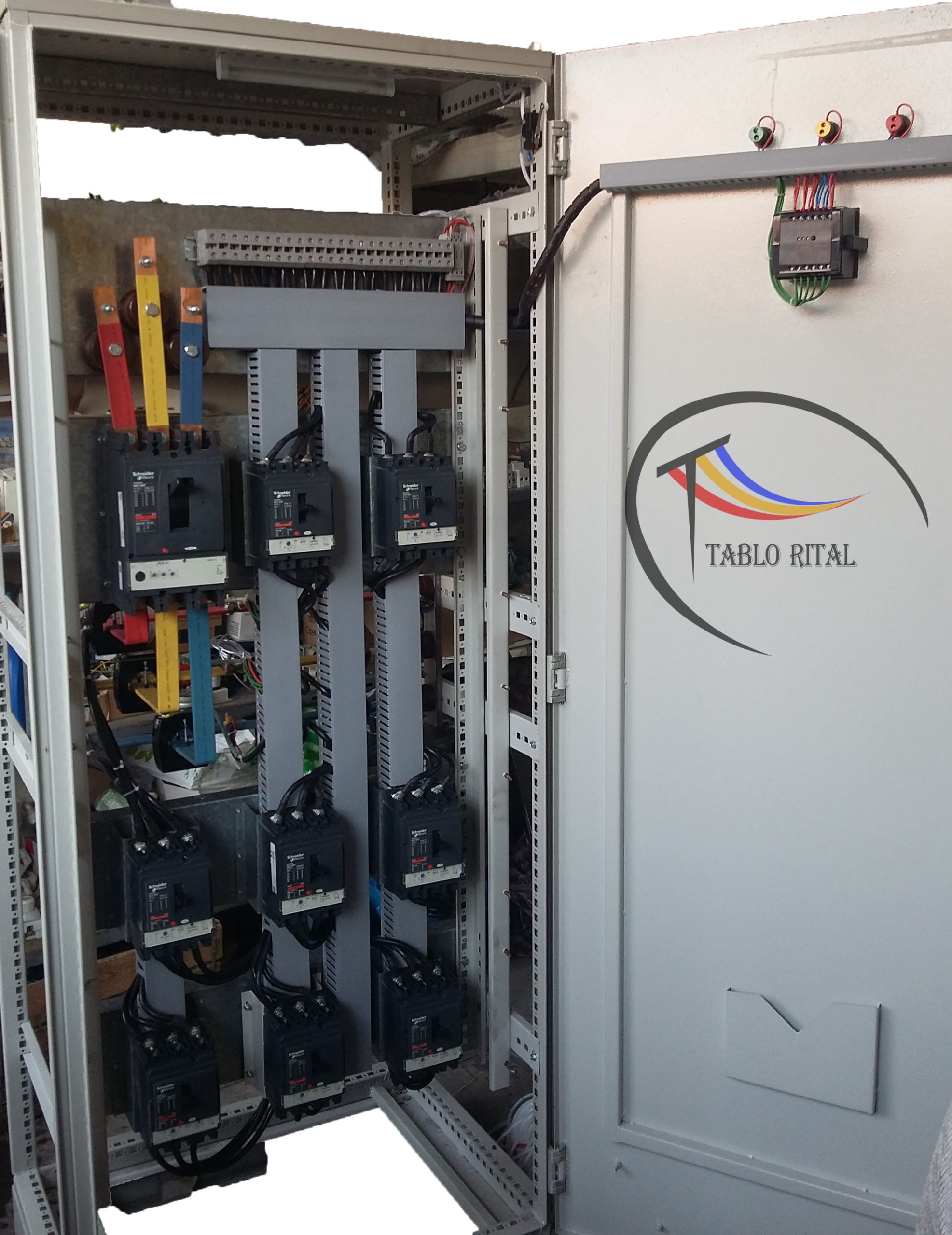

کلید اتوماتیک قابل تنظیم ۶۳۰ آمپر:

ورودی برق تابلو موتورخانه از طریق کابل به شمش های زیر کلید اتوماتیک وصل می‌شود.

و خروجی کلید اتوماتیک از طریق شمش مسی به شمش های باسپار وصل می‌شود .

کلید اتوماتیک قابل تنظیم ۱۰۰ و ۱۶۰ آمپر:

در تابلو موتورخانه تعدادی کلید اتوماتیک جهت برق رسانی به مصرف کننده موجود است

که از طریق سیم کشی به ترمینال های خروجی تابلو انتقال می‌یابد.

کلید اتوماتیک غیر قابل تنظیم (فیکس ) ۶۳ آمپر:

این کلید ها در تابلو موتورخانه جهت برق رسانی به چیلر ها تعبیه شده که غیر قابل تنظیم می‌باشد.

سکسیونر سه فاز :

سکسیونر در این تابلو جهت حفاظت از لوازم اندازه گیری مورد استفاده قرار می‌گیرد.

لوازم اندازه گیری و ترانس جریان:

لوازم اندازه گیری وظیفه نمایش دادن میزان جریان عبوری در باسپار را بر عهده دارد که

از طرق قرار گرفتن ترانس جریان بر روی باسپار و انتقال تیغه های آن به لوازم اندازه گیری قابل استفاده می‌باشد.

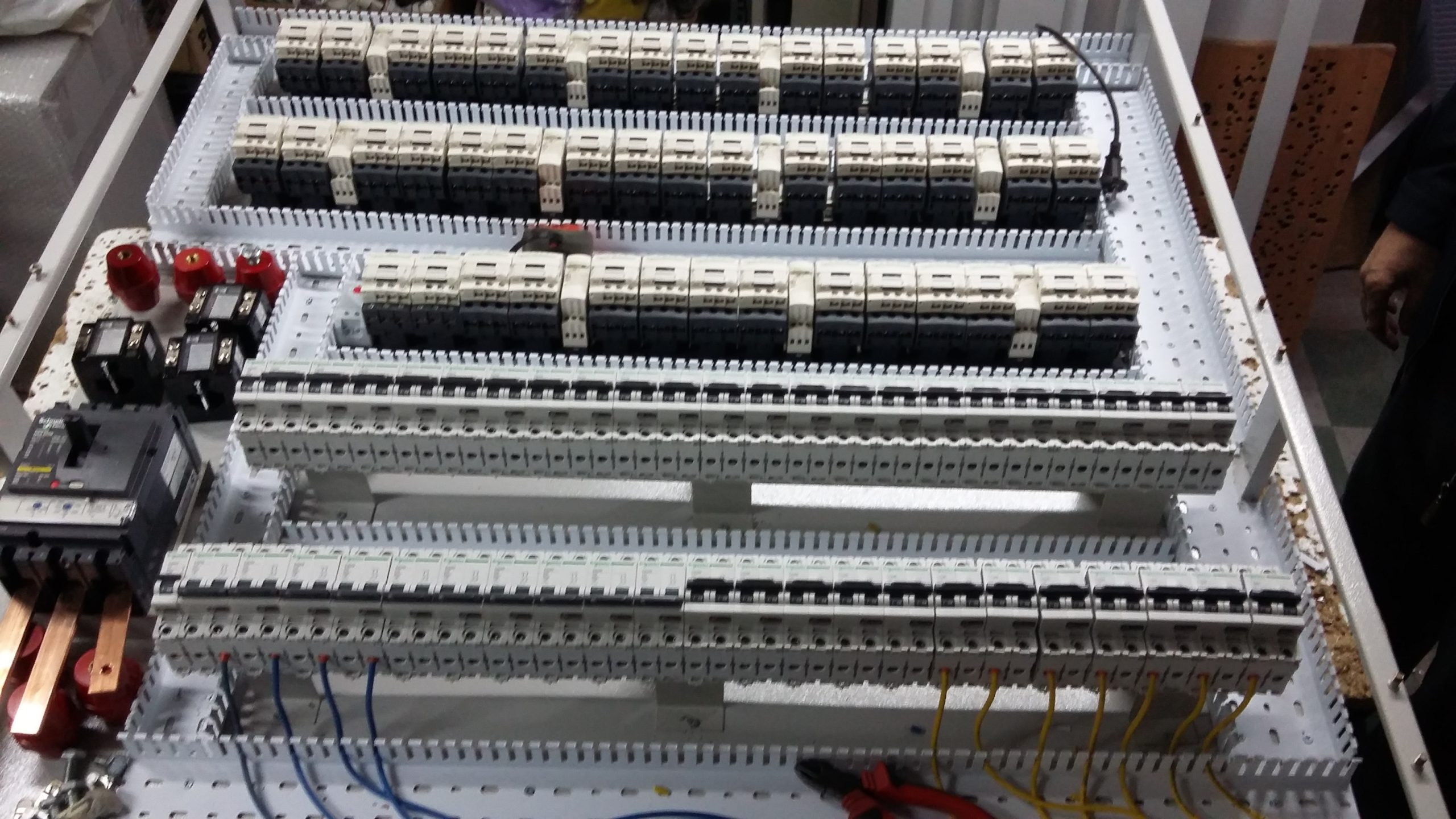

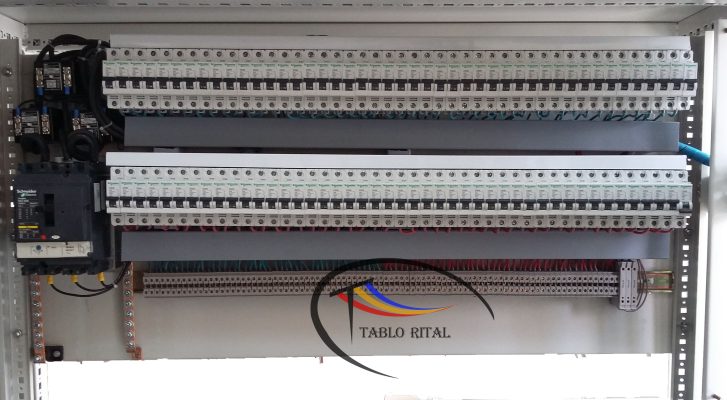

کلید مینیاتوری تک فاز و سه فاز :

کلید های مینیاتوری جهت قسمتی از مصرف کننده های تک فاز و سه فاز می‌باشد که

معمولا برای روشنایی ها و موتورهای سه فاز موتورخانه مورد استفاده قرار می‌گیرد.

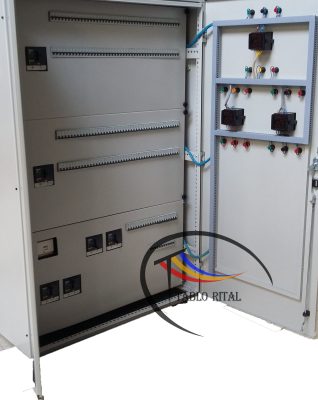

کلید گردان و چراغ سیگنال :

بر روی درب تابلو موتورخانه تعدادی کلید گردان موجود است که وظیفه

قطع و وصل کردن مصرف کننده های مرتبط را بر عهده دارد.

هر کلید گردان یک چراغ سیگنال داراست

که نشانگر برقراری جریان خط عبوری کلید کردان را بر عهده دارد .

در قسمت بالای درب تابلو سه چراغ سیگنال موجود است که نشان دهنده

برقراری جریان برق در سه خط ورودی برق تابلو موتورخانه می‌باشد.
