تابلو برق استخری

تابلو برق استخری مرکز کنترل و توزیع برق تجهیزات مختلف استخر جکوزی سونا و موتورخانه

محسوب می شود این تابلو علاوه بر تامین برق تجهیزات وظیفه حفاظت الکتریکی و کنترل

عملکرد تجهیزاتی مانند پمپ تصفیه پمپ جت جکوزی پمپ های سیرکولاسیون هیتر مبدل حرارتی

پمپ دوزینگ تجهیزات روشنایی و سیستم های تهویه را بر عهده دارد.

تابلو برق استخری خانگی:

تابلو برق استخر خانگی یکی از مهم ترین تجهیزات موتورخانه استخر است که وظیفه تامین

توزیع کنترل و حفاظت الکتریکی تجهیزات استخر را بر عهده دارد این تابلو معمولا برای کنترل

تجهیزاتی مانند پمپ تصفیه پمپ جکوزی سیستم گرمایش پمپ های سیرکولاسیون

روشنایی استخر و تجهیزات تصفیه اب طراحی می شود.

تابلو برق استخری در تاسیسات صنعتی در موتورخانه ها کارخانه ها و حتی منازل جهت حفاظت قرار دادن کلید محافظ جان

و یا فیوز مینیاتوری نیاز به یک محفظه ای که توانایی جای دهی و حفاظت از این تجهیزات را داشته باشد وجود دارد

به این محفظه ها که اغلب از جنس فلز و گاهاً از جنس pvc یا upvc می باشند تابلو برق گفته می شود. وظیفه

اصلی تابلو برق ها جای دهی و حفاظت از تجهیزات صنعتی و کنترلی در برابر عوامل خارجی مانند خاک ، آب و

آتش سوزی و حفاظت از افراد در برابر برق گرفتگی می باشد. تابلو برق ها در اندازه ها و سایزهای مختلف مانند

تابلو های ۳۰ در ۴۰ ، تابلو های ۶۰ در ۷۰ و حتی در ابعاد بسیار بزرگ تر مانند تابلو سلول برای کاربردهای متناسب

به خود وجود دارند.

همچنین برای محیط هایی که تابلو در فضای آزاد قرار می گیرد تابلو برق های بارانی استفاده می شود تا نفوذ آب

باران به درون تابلو ها جلو گیری شود.

تابلو برق های ریتال دارای بدنه ای مستحکم تر و قطور تر نسبت به سایر تابلو ها می باشند اما به دلیل قیمت بالای

این تابلو، از تابلو برق طرح ریتال در بسیاری از موارد استفاده می‌شود .

قیمت تابلو برق ها با توجه به جنس نوع و اندازه آنها متفاوت است و می تواند از ۳۰۰ هزار تومان تا ۵۰ میلیون تومان باشد.

تابلو برق تصفیه استخری

استخر نیاز به تصفیه اب و نیاز به ضدعفونی کردن اب از قارچ یا جلبک ها و تغییر رنگ اب از موتور

تصفیه به همراه فیلترهای مخصوص مورد استفاده قرار میگیرد که راه اندازی ان در تابلو برق از

طریق یک عدد کنتاکتور و ساعت و مینیاتوری برای راه اندازی الکتروموتور مورد استفاده قرار میگیرد.

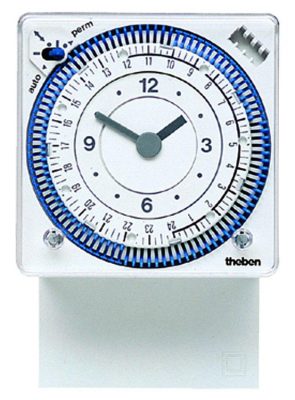

ساعت برای تصفیه ی موتور استخر

در تابلو های برق از ساعت های مختلفی برای تصفیه استخر استفاده میشود

از نوع دیجیتال و انالوگ که فرمان میدهند به کنتاکتور و ان موتور را بواسطه کنتاکتور روشن میکند.

زمان بندی الکتروموتور تصفیه استخری بستگی به نوع اب و محیط اطراف دارد.

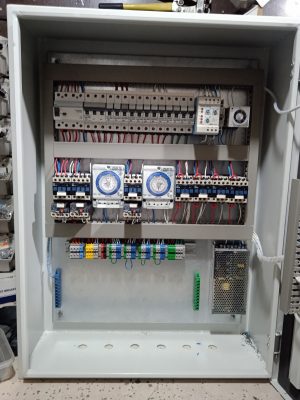

سایز 80*70

تجهیزات تابلو برق استخری :

دارای 3 عدد پمپ تصفیه آب ،

پمپ جکوزی ،

پمپ تخلیه استخر

دارای 6 عدد چراغ 12 V ولت DC

دارای 4 عدد ساعت 24 ساعته

دارای 1 عدد کلید محافظ جان برای نشتی برق

1 عدد ساعت برای تصفیه آب ،

1 عدد ساعت برای جکوزی ،

1 عدد ساعت ،

1 عدد ساعت برای روشنایی

تابلو اتومات استخری

مناسب برای انواع استخر و جکوزی ساختمان های و برج ها

فارش و مونتاژ انواع تابلو های برق با بهترین کیفیت در تابلو ریتال

تابلو برق استخر با اینورتر

در پروژه هایی که کنترل دور پمپ اهمیت دارد می توان از درایو فرکانس متغیر یا VFD استفاده کرد.

استفاده از اینورتر می تواند امکان کنترل سرعت موتور و تنظیم عملکرد پمپ متناسب با شرایط بهره برداری

را فراهم کند اما انتخاب ان باید بر اساس توان موتور جریان نامی نوع موتور شرایط نصب و سازگاری

الکتریکی انجام شود.همچنین در مدارهای دارای درایو انتخاب تجهیزات حفاظت

1.جریان نشتی باید با توجه به نوع درایو و دستورالعمل سازنده انجام شود.

2.کنترل پمپ های جکوزی و تجهیزات ماساژ ابی در صورت وجود

3.مدیریت روشنایی استخر با استفاده از تجهیزات مناسب محیط مرطوب و مدارهای حفاظتی مستقل

4.کنترل دمای اب و صدور فرمان به سامانه گرمایش با رعایت اینترلاک های لازم.

5.اعلام خطرهای الکتریکی و جلوگیری از ادامه کار تجهیزات در شرایط غیر مجاز.

عملکرد تابلو برق اسخر

تابلو برق استخری می تواند عملکرد بخش های مختلف استخر را به صورت یکپارچه مدیریت کند:

راه اندازی و توقف پمپ تصفیه بر اساس برنامه زمانی یا فرمان کنترلر



جمع بندی تخصصی:

تابلو برق استخری یک مجموعه الکتریکی حفاظتی و کنترلی است

که طراحی صحیح ان مستلزم محاسبه دقیق بار انتخاب هماهنگ کلیدها

و تجهیزات فرمان حفاظت نشتی جریان اتصال زمین و هم بندی اصولی رعایت

نواحی حفاظتی استخر و استفاده از تجهیزات مناسب محیط مرطوب است

در مدل های پیشرفته ترکیب PLC درایو کنترل دور سنسورهای فشار و سطح

کنترل دما و اینترلاک های ایمنی می تواند بهره وری انرژی قابلیت اطمینان و کیفیت بهره برداری را افزایش دهد.
