تابلو تقسیم کارخانه با حفاظت کامل :

از انواع تابلو برق صنعتی می توان تابلو برق تقسیم را نام برد ، در تمامی کارخانه ها

و مراکز صنعتی برق ورودی که به صورت کابل های سه فاز از ترانس گرفته می شود

برای تقسیم شدن بین خروجی ها نیاز به تابلو تقسیم برق دارد. وظیفه ی تابلو برق

تقسیم این است که برق ورودی را کنترل و به تعداد خروجی ها تقسیم کند و همچنین

از آن ها حفاظت کند .

تابلو برق تاییده دار :

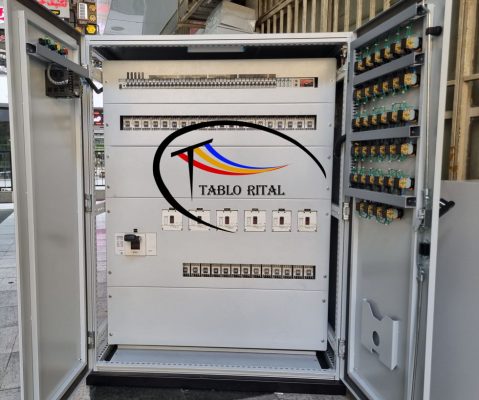

در این تابلو تقسیم کارخانه که همراه با حفاظت کامل و برای شرکت نفت تاییدیه دار مونتاژ

شده است برق ورودی وارد کلید کامپکت می شود؛ کلید کامپکت وظیفه دارد تا در جریان های

بالا و قدرت قطع بالا نقش حفاظت در برابر اضافه جریان و اتصال کوتاه را ایفا کند. سپس توسط

کلید کامپکت برق ورودی وارد شمش های مس می شود تا توسط آنها بین فیوز های مینیاتوری

و کلید های محافظ جان تقسیم می شود. اندازه ی سطح مقطع شمش مس بر اساس میزان

جریان خروجی متفاوت است و از فیوز های مینیاتوری بین کنتاکتور ها و خروجی مستقیم تقسیم

می شود .

فیوز مینیاتوری و کلید کامپکت :

فیوز های مینیاتوری همانند کلید کامپکت وظیفه ی حفاظت در برابر اتصال کوتاه و همچنین نقش کلید

را در تابلو تقسیم برق ایفا می کند؛ و از خروجی فیوز های مینیاتوری به ترمینال ها و کنتاکتور ها تقسیم

می شود. همچنین از کلید کامپکت برق بین فیوز های محافظ جان تک فاز و سه فاز تقسیم می شود تا

خروجی حفاظت شده ای توسط این فیوز ها به ترمینال ها وارد شود .

کنتاکتور :

کنتاکتور ها نقش یک کلید الکتریکی را دارند که در مواقعی که کلید دو طرفه یا شستی استارت استوپ

زده شود موتور را قطع و وصل می کنند و همچنین در مواقعی که کنترل فاز تشخیص خطا دهد موتور را

خاموش می کند .

کنترل فاز :

کنترل فاز یک فیدبک از سه فاز ورودی می گیرد و پیوسته اختلاف فاز و ولتاژ برق سه فاز را اندازه گیری

می کند و زمانی که افت ولتاژ پیش بیاید یا یکی از فاز ها قطع شود و یا اختلاف فاز بین R و S و T

صد و بیست درجه نباشد موتور را فوراً قطع می کند تا به الکتروموتور ها آسیبی وارد نشود .

کلید محافظ جان :

کلید محافظت از جان همانند کلید مینیاتوری وظیفه ی حفاظت در برابر اتصال کوتاه و کلید را دارد ولی یک

خاصیت مهمی دیگر نیز دارد و آن تشخیص نشتی جریان می باشد و به محض تشخیص نشتی جریان که

می تواند از برق گرفتگی یا لختی سیم باشد برق را قطع می کند .

بنابراین تابلو تقسیم برق کارخانه که برای شرکت نفت تاییدیه دار مونتاژ شده است علاوه بر تقسیم برق

وظیفه ی حفاظت کامل را نیز بر عهده دارد . تابلو تقسیم برق کارخانه را اغلب در طرح تابلو ریتال مونتاژ

می کنند زیرا استحکام و حجم مناسبی دارد و همچنین در جریان های بالاتر از تابلو برق سلولی استفاده

می شود .

از قطعات مورد استفاده در تابلو برق تقسیم کارخانه می توان به موارد زیر اشاره کرد :

1- کلید کامپکت

2- کلید محافظ جان

3- کلید مینیاتوری

4- کنتاکتور

5- کنترل فاز

6- ترمینال

7- پریز

8- چراغ سیگنال

فروش تابلو برق تقسیم کارخانه :

مجموعه تابلو ریتال با بیش از یک دهه تجربه در زمینه مونتاژ تابلو تقسیم برق کارخانه این تضمین را به شما

می دهد تا با مناسب ترین قیمت بازار و سریع ترین زمان مونتاژ تابلو برق تقسیم کارخانه شما را انجام دهد

ساخت و مونتاژ و فروش تابلو برق صنعتی تقسیم برق کارخانه در تابلو ریتال .

جهت سفارش طراحی و مونتاژ انواع تابلو برق صنعتی همچون تابلو برق استخری ، تابلو برق ستاره مثلث ،

تابلو برق موتورخانه و … با ما تماس بگیرید .
