تابلو برق تاسیسات و تابلو برق موتورخانه :

در منازل و یا در ادارات برای گرم نگه داشتن ساختمان از یک سیستم گرمایشی مبتنی بر

چرخش آب گرم استفاده می‌کنند .

که موتورخانه ها وظیفه حرارت دادن به آب و پمپاژ آن به ساختمان را بر عهده دارند .

بدین صورت که آب سرد ورودی وارد موتور خانه ها می شود و توسط مشعل های موجود

گرم شده و سپس وارد موتور پمپ می شود و توسط آن در لوله ها جریان پیدا می کند .

مشعل ها اغلب با کمک گاز و برق تک فاز کار می کنند و موتور های پمپ نیز توسط برق

تک فاز و سه فاز بنا بر توان موتور کار می کنند به همین منظور ، جهت کنترل موتور پمپ

و مشعل از تابلو موتور خانه و تاسیسات استفاده می کنند.

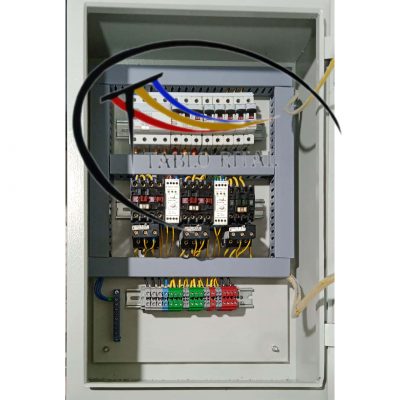

تابلو برق تاسیسات :

در این تابلو برق سه فاز ورودی توسط شمش های مسی وارد کلید کامپکت می شود

و از طریق آن وارد کنتاکتور می شود که کنتاکتور توسط کلید روی در کنترل می شود

و از طریق کنتاکتور به شمش های خروجی و کلید حرارتی و فیوز ها تقسیم می شود .

و این گونه موتور پمپ های موتورخانه در برابر اضافه جریان و اضافه بار توسط کلید حرارتی

کنترل می شوند. و توسط کنتاکتور موجود در تابلو موتور خانه می توانیم موتور ها را در زمان

نیاز خاموش کنیم. از این تابلو همزمان می توان به عنوان تابلو تقسیم برق در صورت افزایش

فیوز ها استفاده کرد .



تابلو برق موتور خانه و تاسیسات را اغلب در طرح تابلو برق ریتال مونتاژ میکنند زیرا این تابلوها

با ابعاد کوچک و بدنه ی محکم بسیار مقرون به صرفه هستند.



قیمت تابلو برق موتور خانه و تابلو برق تاسیسات

در تابلو برق موتور خانه بر اساس تعداد موتور ها و مشعل های موجود در موتور خانه تعداد فیوز

و کلید حرارتی های به کار رفته متفاوت است ، همچنین می توان برای صرفه جویی در هزینه به

جای کلید حرارتی از فیوز مینیاتوری های معمولی استفاده کرد ولی باید به این نکته توجه داشت

که کلید های حرارتی در تابلو برق موتور خانه و تاسیسات نقش حفاظتی در برابر اضافه جریان موتور

را بر عهده دارند و در صورت بد کار کردن موتور و یا اضافه بار بیش از حد برق موتور را قطع می کنند

تا از آسیب دیدن موتور جلوگیری کنند. همچنین ابعاد تابلو برق موتور خانه و تاسیسات نیز در قیمت

آن تاثیر دارد و از تابلو های با ابعاد سی در چهل تا ابعاد تابلو برق سلول متفاوت است.

بنابراین برای اطلاع یافتن از قیمت تابلو برق تاسیسات و موتورخانه کافی است با تیم پشتیبانی تابلو ریتال

تماس بگیرید تا بر اساس توان الکتروموتور و تعداد موتور های موتورخانه خود با بهترین قیمت تابلو برق

موتورخانه خود را خریداری کنید .





مونتاژ کار تابلو برق موتور خانه

مجموعه تابلو ریتال با در اختیار داشتن مجرب ترین مونتاژ کار های تابلو برق صنعتی و همچنین نزدیک بودن

به بازار برق تهران در سریع ترین زمان اجناس مورد نیاز برای تابلو برق موتور خانه ی شما را تهیه و با بهترین

کیفیت مونتاژ تابلو برق موتورخانه ی شما را انجام می دهد. همچنین در صورت تمایل می توانید اجناس مورد

نیاز را خودتان تهیه کنید و مونتاژ تابلو برق موتور خانه ی خود را به ما بسپارید.



سفارش و خرید تابلو برق موتورخانه و تاسیسات

برای سفارش و خرید تابلو برق موتور خانه و تاسیسات خود کافی است با شماره های موجود در سایت تماس بگیرید.

مجموعه تابلو ریتال با بیش از یک دهه تجربه در زمینه مونتاژ تابلو برق صنعتی و تابلو برق ساختمانی این تضمین را به

شما مشتریان عزیز می دهد تا با بهترین قیمت موجود در بازار مونتاژ تابلو برق شما را انجام دهد. همچنین مجموعه

تابلو ریتال اصل بودن اجناس به کار رفته در تابلو برق موتور خانه ی شما را تضمین می کند.



از قطعات استفاده شده در تابلو برق موتور خانه و تاسیسات می توان به موارد زیر اشاره کرد :

فیوز مینیاتوری :

وظافیت اصلی فیوز به دو قسمت تقسیم می شود :

در ابتدا نقش اصلی فیوز در تابلو برق ها نقش حفاظتی است و در صورت وقوع اتصال کوتاه

یا برخورد مستقیم سیم فاز و نول به هم مدار را قطع می کند. و در صورت نبود فیوز در تابلو

برق هنگام اتصال کوتاه به یک باره جریان زیادی در حدود چند هزار از سیم ها عبور می کند

و این جریان باعث سوختن سیم ها و آتش سوزی در تابلو و در موتور خانه و در بهترین حالت

باعث سوختن ترانس می شود که خود خسارت زیادی را به بار می آورد .بنابراین وجود فیوز

مینیاتوری در تابلو برق ها ضروری است .

نقش دوم فیوز در تابلو برق موتور خانه به عنوان کلید قطع و وصل است . در این تابلو از یک

فیوز دو پل استفاده شده است که همزمان سیم فاز و نول از آن عبور می کنند . و در

صورت نیاز به قطع برق یک قسمت می توان فیوز مربوط به آن قسمت را قطع کرد .

فیوز ها در انواع مدل های تند کار و کند کار تولید می شوند .

در مراکز حساس به اتصال کوتاه و اضافه جریان باید حتما از نوع تندکار آن استفاده کرد .

در نوع تند کار پس از عبور جریان از میزان تعیین شده برای فیوز فورا برق را قطع می کند

و بسیار حساس هستند .

اما در مکان هایی که از موتور های برقی استفاده می شود باید از نوع کند کار آن استفاده

کنیم ، زیرا موتور های برقی به محض راه اندازی و شروع کار جریان زیادی در حدود دو تا پنج

برابر جریان نامی خود برق مصرف می کنند و در صورت استفاده از فیوز های تندکار به محض

راه اندازی موتور برق را قطع می کنند و اجازه ی روشن شدن به موتور را نمی دهند .



کلید کامپکت :

نقش کلید کامپکت در تابلو برق همانند کلید مینیاتوری است و وطیفه ی محافظت در برابر

اتصال کوتاه و همچنین نقش کلید را ایفا می کند. و تفاوت آن با کلید مینیاتوری در این است

که از کلید کامپکت در جریان های بالا استفاده می شود .



کلید حرارتی :

کلید حرارتی یکی از بهترین و مطمئن ترین قطعات برای حفاظت از موتور های سه فاز در

برابر اضافه جریان می باشد. کلید های حرارتی همانند فیوز ها نقش محافظت در برابر

اتصال کوتاه و کلید را ایفا می کنند ولی یک وظیفه ی بسیار مهم دیگر را بر عهده دارد

که باعث می شود قسمت آن بالاتر از فیوز های معمولی باشد .

الکتروموتور ها در صورت بد کار کردن و یا اضافه بار جریان زیادی از مدار می کشند و

در صورت استفاده از فیوز معمولی اگر این جریان به میزان جریان نامی فیوز نرسد برق

را قطع نمی کند و اجازه ی کار کردن به موتور با جریان بیش از جریان مجاز را می دهد .

و باعث گرم شدن و سوختن سیم پیچ های موتور می شود که خسارت بالایی را به بار

می آورد بنابراین برای حفاظت از موتور ها در برابر اضافه جریان باید از قطعه ی دیگری نیز

استفاده کرد. کلید حرارتی با قابلیت تنظیم میزان جریان مجاز برای موتور نقش محافظت

در برابر اضافه جریان و سوختن موتور را در تابلو برق موتور خانه ایفا می‌کند و استفاده از

آن برای جلوگیری از سوختن موتور ضروری است .

کنتاکتور :

کنتاکتور ها همانند رله ها یک کلید قابل کنترل هستند ، کنتاکتور ها دارای یه تیغه هستند

که برق سه فاز از آن ها عبور می کند. علاوه بر آن دو‌ ورودی بوبین دارند که در صورت وصل

برق به بوبین تیغه ها به هم می چسبند و کلید وصل می شود. در تابلو برق موتور خانه از

کنتاکتور ها برای روشن و خاموش کردن موتور پمپ ها استفاده می شود و یک کلید روی

درب تابلو قرار می گیرد و با چرخاندن کلید کنتاکتور وصل می شود و موتور روشن می شود .

چراغ سیگنال :

چراغ های سیگنال بر روی درب تابلو برق نصب می شود و دارای سه رنگ زرد و سبز و قرمز

هستند که اغلب برای نشان دادن وضعیت برق ورودی استفاده می شود و هر یک از این

چراغ ها به یک فاز وصل می شود و در صورت قطعی هر فاز چراغ مربوطه نیز قطع می شود .

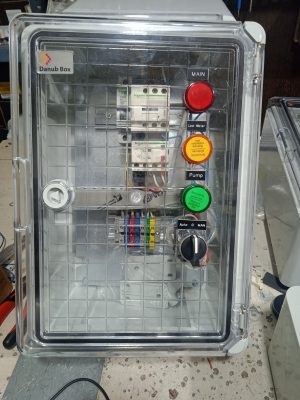

تابلو برق پمپ آب ساختمان

تابلو برق پمپ اب ساختمان  از دو قسمت تشکیل شده است یک قسمت پمپ اب و قسمت دوم اتومات پمپ اب یا پرشر سوئیچ می باشد  کار پرشر سوئیچ اگر فشار اب در ساختمان کم شود پرشر سوئیچ فرمان وصل پمپ اب را میدهد و تکرار قطع و وصل زیاد پمپ اب از طریق پرشر سوئیچ باعث خرابی پلاتین های پرشر سوئیچ می شود برای بیشتر کرن عمر پرشر سوئیچ باید از یک عدد کنتاکتور استفاده شود که پرشر سوئیچ فرمان قطع و وصل بوبین کنتاکتور را می دهد که بار زیادی نمی کشد و پلاتین های کنتاکتور پمپ اب را برای ما قطع و وصل میکند از طریق اتومات یا پرشر سوئیچ.

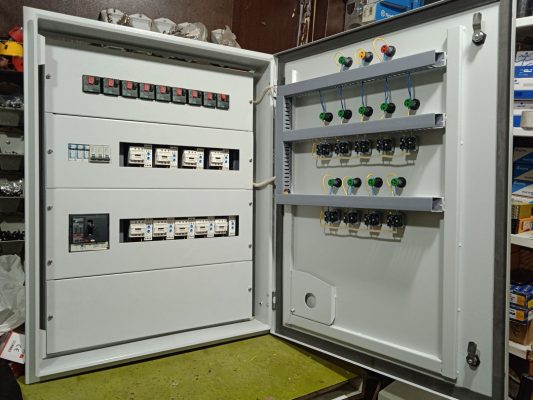

مضایای استفاده از تابلو برق پمپ اب خانگی

جلوگیری میکند از سوختن پرشر سوئیچ یا اتومات بر اثر قطع و وصل مکرر پمپ اب
