تابلو برق تاسیسات :

تابلو برق ها یک قسمت اساسی از سیم کشی ساختمان ها و مراکز تجاری حساب می شوند .

تابلو برق ها وظیفه ی کنترل ، حفاظت و مدیریت توزیع برق در ساختمان ها را به عهده دارند ‌.

تابلو برق هایی که اغلب در ساختمان ها و مراکز تجاری به کار می رود موارد زیر می باشد :

تابلو برق تاسیسات و تابلو برق موتور خانه :

در منازل و مراکز تجاری برای کنترل و حفاظت از موتور های استفاده شده در ساختمان همانند

موتور پمپ و دیگر موتور ها باید از تابلو برق تاسیسات استفاده کنیم .

تابلو تاسیسات این امکان را به مالکان ساختمان می دهند تا در صورت نیاز موتور ها را خاموش

و روشن کنند و همچنین موتورهای سه فاز را در برابر افت ولتاژ و جابجایی فازها محافظت کنند.

بنابراین در مراکز تجاری بزرگ و بیمارستان ها که شامل موتور خانه ها و دیگر تاسیسات میباشند

استفاده از تابلو برق تاسیسات ضروری است. در تابلو برق ها می توان از قطعه ی مهمی به اسم

محافظ جان نیز استفاده کرد که این قطعه از انسان ها در برابر برق گرفتگی محافظت می کند و در

صورت برق گرفتگی فوراً برق را قطع می کند .

از قطعات مورد استفاده در تابلو تاسیسات و تابلو برق موتور خانه می توان به موارد زیر اشاره کرد :

فیوز مینیاتوری :

فیوز ها جزو قطعه ی جدا ناپذیر از تابلو برق ها می باشند و کمتر تابلو برقی را می توان یافت که در

آن از فیوز استفاده نشده باشد .

فیوز ها دو نقش حیاتی را در تابلو برق ها ایفا می کنند :

در ابتدا نقش محافظتی را دارد زیرا اتفاق رایجی که در ساختمان ها و در کار با برق پیش می آید اتصالی

یا برخورد مستقیم سیم فاز و نول به یکدیگر است ، و در صورت نبود فیوز جریان بسیار زیادی در حد چند

هزار آمپر از سیم عبور می‌کند و چون سیم تحمل این جریان را ندارد داغ می شود و باعث آتش سوزی

می شود و در نهایت به ترانس آسیب می رساند که خسارت زیادی به دلیل نبود فیوز به وجود می آید .

و ثانیاً فیوز ها نقش کلید را در مدار ایفا می کنند و با کمک دکمه ی موجود بر روی فیوز می توانیم برق

را قطع و وصل کنیم . فیوز ها در انواع مختلف تند کار و کند کار تولید می شوند؛ نوع تندکار آن برای مراکز

حساس به اتصال کوتاه استفاده می شود و در صورت عبور جریان از میزان تعیین شده برای فیوز ، فورا

برق را قطع می کند. و مدل کند کار آن برای مکان هایی که الکترو موتور ها در آن جا زیاد است استفاده

می شود زیرا الکترو موتور ها در لحظه ی راه اندازی جریانی دو تا پنج برابر جریان نامی خود مصرف میکنند

و برای شروع به کار موتور استفاده از فیوز های کندکار ضروری است در غیر این صورت به محض راه اندازی

موتور برق را قطع می کند .



فیوز کامپکت که در این تابلو برق به عنوان فیوز مادر یا ورودی به کار رفته است همانند فیوز مینیاتوری نقش

حفاظت در برابر اتصال کوتاه و یا نقش کلید و قطع برق کل تابلو برق را ایفا می‌ کند. و تفاوت اصلی آن با فیوز

مینیاتوری در تحمل جریان عبوری از آن است و فیوز های کامپکت اغلب در توان و جریان های بالا تولید میشود .

فیوز محافظ جان :

فیوز محافظ جان نقش بسیار مهمی در جلوگیری از برق گرفتگی انسان ها دارد، در فیوز محافظ جان سیم فاز

و نول وارد این فیوز می شوند و مقدار جریان عبوری از فاز و نول پیوسته اندازه گیری می شود. در صورت برق

گرفتی که معمولا اتصال سیم فاز بین دست انسان و زمین برقرار می شود مقداری از جریان توسط بدن انسان

از سیم فاز به زمین وارد می شود و مقدار جریان عبوری از سیم فاز بیش از سیم نول می شود و فیوز محافظ

جان توسط سنسور های درون خود این قضیه را متوجه می شود و فورا برق را قطع میکند. در فیوز های محافظ

جان جنس مناسب اغلب برق گرفتگی اصلا احساس نمیشود و به محض برخورد دست به سیم برق قطع میشود .

کنتاکتور :

کنتاکتور ها نقش کلید سه فاز را در مدار ایفا می کنند که می‌ توان در برق تک فاز هم از آن استفاده کرد .

کنتاکتور ها دارای سه تیغه هستند که برق سه فاز به آن وصل می شود و دارای دو ورودی بوبین هستند که

در صورت برق دار شدن بوبین تیغه ها به هم می چسبد و برق از آن عبور می کند. از کنتاکتور ها برق کنترل

داشتن بر روی خاموش و روشن کردن موتور ها استفاده می شود .

کنترل فاز :

کنترل فاز یک فیدبک از برق سه فاز میگیرد و پیوسته ولتاژ و قطعی و وصلی آن ها را چک می کند و در صورت

دو فاز شدن برق سه فاز و یا افت ولتاژ فرمان قطع به کنتاکتور می دهند و کنتاکتور برق موتور را قطع می کند .

زیرا افت ولتاژ و یا دو فاز شدن موتور سه فاز باعث سوختن آن می شود .

چراغ سیگنال :

چراغ سیگنال در سه رنگ سبز و زرد و قرمز بر روی درب تابلو نصب می شوند و هر کدام نشان دهنده

وضعیت هر فاز هستند و در صورت قطعی هر فاز چراغ مربوطه نیز خاموش می شود .

تابلو برق تاسیسات و تابلو برق موتور خانه ها را اغلب در طرح تابلو برق ریتال به دلیل محکمی و اندازه

مناسب آن ها مونتاژ می کنند .

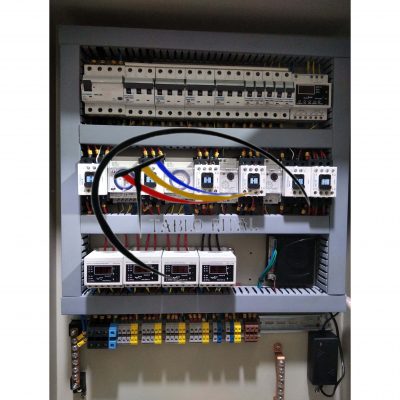

تابلو برق استخری :

در استخر ها برای تسویه ی آب و پمپ آب و همچنین تخلیه ی آب موتور های جداگانه ای در نظر

گرفته شده است. به طور کلی محافظت از موتور ها در برابر افت ولتاژ ، اضافه جریان ، جابجایی

فاز ها و … ضروری است در صورت استفاده نکردن از تابلو برق و وصل مستقیم برق سه فاز به

موتور ها ، ما دیگر کنترلی بر خاموش کردن موتور نداریم و موتور ها بدون هیچ گونه حفاظتی

پیوسته روشن می مانند؛ بنابراین در تمامی استخر ها استفاده از تابلو استخری ضروری است .

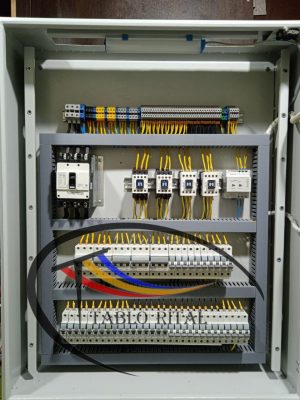

تابلو برق تقسیم :

در ساختمان ها برای توزیع برق بین واحد های مختلف و همچنین کنترل داشتن روی قطع و وصل

برق استفاده از تابلو برق تقسیم ضروری است . در تابلو برق تقسیم یک فیوز مادر وجود دارد که

برق ورودی که اغلب سه فاز است وارد آن می شود و از طریق آن بین سایر فیوز ها به تعداد نیاز

پخش می شود . و از فیوز ها به ترمینال ها برای خروجی وصل می شود .
