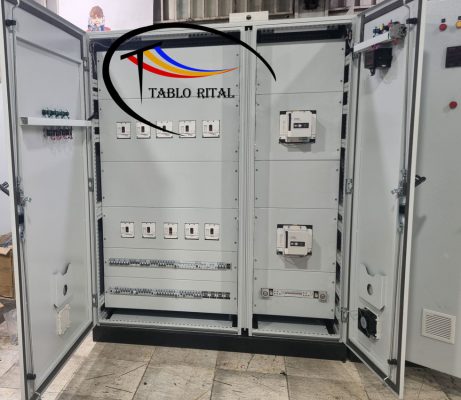

تابلو شهر و ژنراتور
برق شهر و ژنراتورتابلو شهر و ژنراتور و طریقه کارکرد آن در صنعت برق که در صورت قطع شدن برق
شهری میتوان به صورت تمام اتوماتیک برق ژنراتور را در مدار برق مصرف کننده قرار داد .
این تابلو دارای چنج آور اتوماتیک به صورت دو عدد کنتاکتور 65 آمپر و دو عدد مینیاتوری سه فاز 63 آمپر
و دو عدد تایمر و دو عدد کنترل فاز میباشد که درصورت عبور ولتاژ مناسب اجازه کارکردن به کنتاکتور ها را میدهد
و در صورت به وجود آمدن نوسان برق شدید ویا هرگونه مشکل در مدار ورودی برق را قطع میکند
تابلو شهر و ژنراتور دارای تعدادی کلید میتیاتوری تک فاز و سه فاز خروجی میباشد
که جهت برق رسانی به مصرف کننده ها به ترمینال های خروجی انتقال داده شده است
این تابلو توسط ترانس جریان در مدار شهر و ژنراتور میزان ولتاژ مدارهای شهر و ژنراتور را کنترل و نمایش میدهد
در مدار فرمان این تابلو باید فازهای شهر و ژنراتور از تیغه های بسته کنتاکتورهای شهر و ژنراتور عبور کنند
که به هیچ عنوان دو کنتاکتور شهر و ژنراتور همزمان در مدار با هم برخورد نکنند.
تایمرها در مدار برق شهر قرار میگیرند زمانی که کنتاکتور ژنراتور در مدار قرار دارد
و برق شهر میآید تایمر اول کنتاکتور ژنراتور را از مدار خارج و تایمر دوم کنتاکتور شهر را وصل میکند .
کنترل فازها تایمی برای لود شدن فازها دارد که زمان جابجبیی شهر و ژنراتور خلا ایجاد میکند.
یکی از دلایل استفاده این نوع تابلو ها در مدار برق محافظت و جلوگیری از برخورد
دو جریان برق شهر و ژنراتور با یکدیگر است که خود میتواند باعث خطرات زیادی از جمله انفجار و آتش سوزی شود
و از دیگر دلایل آن میتوان به سهولت و راحتی جابجا کردن
برق شهری با برق ژنراتور اشاره کرد در کل میتوان گفت این تابلو امنیت جابجایی برق را فراهم میکند
