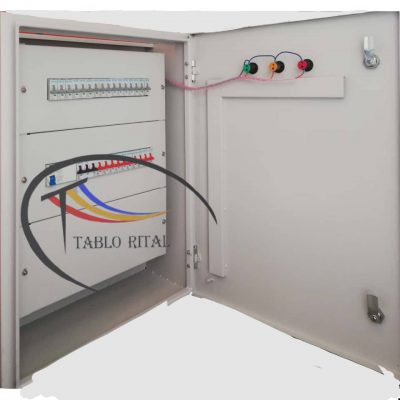

تابلو تقسیم برق واحد صنعتی

تابلو تقسیم برق واحد صنعتی – طراحی ، ساخت و مونتاژ و فروش تابلو برق صنعتی –

جهت خرید تابلو برق با ما تماس بگیرید

تابلو تقسیم برق :

 یکی از انواع پرکاربرد تابلو برق صنعتی تابلو تقسیم برق است . در این تابلو برق ورودی

که اغلب سه فاز است وارد تابلو برق می شود و برق سه فاز بنا بر تعداد خروجی مورد نیاز

بین فیوز های تک فاز به طور مساوی پخش می شود تا فشار جریان برق بر روی یک فاز

زیاد نشده و باعث داغ شدن سیم و آتش سوزی سیم آن فاز نشود . و از فیوز های تک فاز

به ترمینال خروجی می رود و در کنار ترمینال های فاز خروجی به همان تعداد ترمینال آبی رنگ

که به نول شبکه وصل است قرار می گیرد تا به تعداد خروجی مورد نیاز فاز و نول داشته باشیم .

از تابلو برق تقسیم در سازمان ها و مراکزی که نیاز به جدا کردن برق واحد ها و بخش های مختلف

را دارند استفاده می شود . تابلو برق تقسیم را اغلب در طرح تابلو برق ریتال مونتاژ می کنند زیرا تابلو

برق ریتال دارای بدنه محکم تر و ابعاد کوچک تری می باشد و امروزه بسیار پر طرفدار شده است .

از قطعات مورد استفاده در تابلو تقسیم برق می توان به موارد زیر اشاره کرد :

۱- فیوز سه فاز :

از فیوز ها جهت محافظت از مدار در برابر اتصالی استفاده می شود ، برخورد سیم فاز و نول به هم

در صورت نبود فیوز می تواند باعث آتش سوزی شود بنابراین وجود این قطعه ضروری است و به محض

اتصالی در مدار برق را قطع می کند.

۲- فیوز تک فاز :

فیوز تک فاز نیز مانند فیوز سه فاز نقش محافظت در برابر اتصال کوتاه را دارد ولی در تابلو تقسیم برق

می توان از آن ها به عنوان کلید قطع و وصل برق یک واحد استفاده کرد .

۳- فیوز سکسیونر :

عملکرد این فیوز نیز مشابه فیوز های مینیاتوری است ولی تفاوت اصلی آن با فیوز مینیاتوری این است

که در صورت اتصالی فیوز آن می سوزد و باید تعویض گردد . از فیوز سکسیونر در این تابلو جهت حفاظت

از چراغ سیگنال استفاده می شود .

۴- چراغ سیگنال :

از چراغ سیگنا برای فهمیدن قطع یا وصل بودن برق سه فاز استفاده می شود که در سه رنگ قرمز و زرد

و سبز بر روی درب تابلو وصل می شود که در صورت قطعی هر فاز چراغ مربوطه نیز خاموش می شود .

۵- شمش نول :

سیم نول ورودی به این شمش وصل می شود و از طریق این شمش بین خروجی ها پخش می شود ،

این شمش جنسش از مس است و تنها وظیفه ی آن هدایت جریان برق است .

ساخت و مونتاژ و فروش تابلو برق صنعتی تقسیم برق کارخانه در تابلو ریتال .

جهت سفارش طراحی و مونتاژ انواع تابلو برق صنعتی همچون تابلو برق استخری ، تابلو برق ستاره مثلث ،

تابلو برق موتورخانه و … با ما تماس بگیرید .

به دلیل نوسانات قیمت تابلو برق و تجهیزات صنعتی

برای اطلاع از قیمت و مشاوره و خرید تابلو برق تماس بگیرید

شماره تماس : ۳۳۹۸۸۹۸۲ – ۰۲۱
شماره همراه : ۰۹۱۲۴۴۸۰۵۸۶
