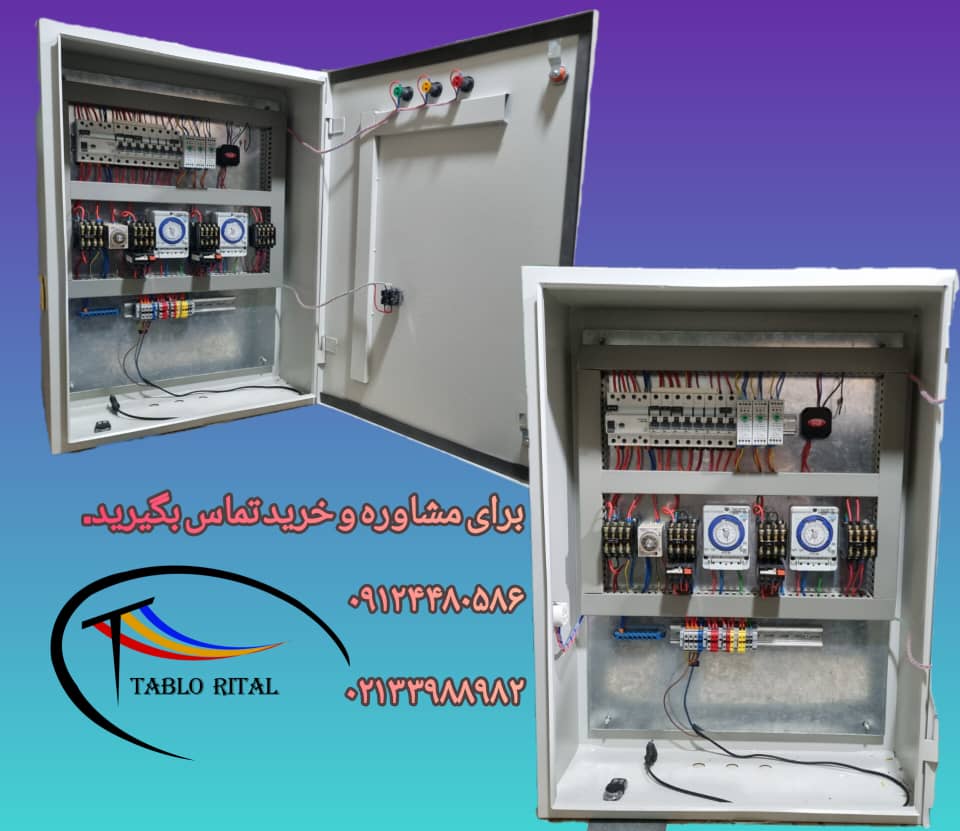

تابلو برق برای استخر – جکوزی

یکی از انواع تابلو برق صنعتی که بسیار پر طرفدار شده است تابلو برق استخری است .

تابلو برق استخر جهت حفاطت و کنترل موتور پمپ استخر ، موتور تخلیه آب استخر و تصفیه استخر استفاده میشود.

علاوه بر این تابلو برق استخری می تواند همزمان به عنوان تابلو برق موتور خانه نیز استفاده شود .

تابلو برق استخری را اغلب به دلیل محکمی بدنه و ابعاد کوچک در طرح تابلو برق ریتال مونتاژ می کنند

از قطعات مورد استفاده در تابلو برق استخری می توان به موارد زیر اشاره کرد :

فیوز :

فیوز ها در انواع مدل های تک پل ، دو پل ،سه پل و چهار پل استفاده می شود ، وظیفه ی اصلی فیوز در مدار

محافظت از مدار در برابر اتصالی و آتش سوزی است ، برخورد مستقیم سیم فاز و نول در مدار می تواند باعث

آتش سوزی شود بنابراین وجود این قطعه بسیار ضروری است فیوز ها در انواع تند کار و کند کار ساخته می شود ،

مدل تند کار آن به محض عبور جریان در مقدار نامی جریان فیوز برق را قطع می کند ولی مدل کندکار آن کمی تاخیر دارد

و برای مکان هایی که موتور های الکتریکی در آن جا زیاد است مدل کندکار آن مناسب تر است .

کنتاکتور:

کنتاکتور ها یک نوع کلید هستند که قابلیت کنترل دارند . از کنتاکتور ها جهت خاموش و روشن کردن

الکتروموتور های تک فازو سه فاز استفاده می شود .

عملکرد آن مشابه رله می باشد و به محض برق دار شدن بوبین آن تیغه های کنتاکت را به هم وصل می کند

و برق موتور را وصل می کند. تفاوت اصلی کنتاکتور با رله، قابلیت استفاده در جریان های بالا و سه فاز بودن آن است.

بی متال :

از بی متال جهت کنترل جریان موتور استفاده می شود . الکتروموتور ها در صورت اضافه بار و یا بد کار کردن جریان زیادی

از مدار می کشند و باعث داغ شدن سیم پیچ ها و سوختن آن می شود بنابراین بنا بر توان موتور بی متال مناسب را برای آن

انتخاب می کنند تا در صورت جریان کشی موتور برق آن را قطع کند .

کنترل فاز :

استفاده از این قطعه در برق سه فاز جهت حفاطت از الکتروموتور ها ضروری است و در صورت جابجایی فاز ها

و یا دو فاز شدن مدار برق موتور را قطع می کند . زیرا دو فاز شدن موتور سه فاز می تواند باعث سوختن آن شود .

نمایشگر ولتاژ این قطعه بر روی درب تابلو برق استخری نصب می شود و مقدار ولتاژ را نشان می دهد .

کم شدن ولتاژ از میزان نامی آن باعث جریان کشیدن موتور و سوختن آن می شود .

تایمر دیجیتال :

از تایمر ها جهت برنامه دادن به موتور های استخر استفاده می شود . این تایمر ها قابلیت این را دارند

که تنظیم شوند چه ساعاتی از روز موتور روشن شوند و می توان آن را تنظیم کرد که در روز یک یا دو ساعت

موتور تصفیه روشن شود و آب استخر را تمیز کند .

استپ قارچی :

از این دکمه جهت خاموش کردن و قطع فوری برق الکترو موتور ها استفاده می شود و در صورت فشردن آن

موتور ها خاموش می شوند .

چراغ سیگنال :

از چراغ های سیگنال جهت مطلع شدن از وضعیت برق سه فاز استفاده می شود و هر یک از این چراغ ها

به یکی از فاز ها وصل است و در صورت قطعی هر فاز چراغ مربوطه خاموش می شود .

چراغ های سه فاز در سه رنگ قرمز و زرد و سبز بر روی درب تابلو برق استخری نصب می شود .

جهت کنترل پمپ ها و روشنایی – طراحی ، ساخت و مونتاژ و فروش تابلو برق صنعتی –

جهت خرید تابلو برق با ما تماس بگیرید





طراحی تابلو برق سونا

در تابلو برق سونا علاوه بر حفاظت مدار های قدرت کنترل دقیق دما اهمیت زیادی دارد.

بسته به سیستم مورد استفاده تابلو می تواند شامل کنتکتورهای قدرت کنترلر دما

ترموستات ایمنی تایمر تجهیزات حفاظتی و مدار فرمان باشد.

برای هیترهای با توان بالا محاسبه صحیح جریان مصرفی سطح مقطع کابل و ظرفیت کنتاکتورها ضروری است.

ساخت و مونتاژ و فروش تابلو برق صنعتی تقسیم برق کارخانه در تابلو ریتال .

جهت سفارش طراحی و مونتاژ انواع تابلو برق صنعتی همچون تابلو برق استخری ، تابلو برق ستاره مثلث ،

تابلو برق موتورخانه و … با ما تماس بگیرید .
