تابلو ترموستاتی برای سیستم های حرارتی
تابلو ترموستاتی برای سیستم های حرارتی مثل مشعل ، همچنین برای المنت های پاگرد رمپ خانه ها ، برای آب شدن برف و یخ ها و غیره .
المان های صنعتی مورد استفاده در تابلو :
در این تابلو ترموستاتی از یک عدد فیوز سه فاز منیاتوری 36 آمپر
تعدادی فیوز مینیاتوری تک فاز 25 آمپر
یک عدد کنتاکتور 16 آمپر
یک عدد تایمر 24 ساعته
چراغ های سیگنال ، کلید دو طرفه ، و ترموستات استفاده است .
تابلو :
تابلو ها محفظه هایی فلزی و پی وی سی جهت نصب ، نگهداری و حفاظت المان های صنعتی در برابر غبار و آب هستند .
تابلو ترموستاتی برای سیستم های حرارتی :
برق سه فاز ورودی پس از ورود به تابلو ترموستاتی وارد وارد فیوز مینیاتوری سه فاز شده و از آن وارد کنتاکتور می شود .
سپس از کنتاکتور وارد فیوز مینیاتوری سه فاز شده ، سپس بین فیوز های تک فاز مینیاتوری تقسیم شده ،
که فیوز ها المنت ها را تغذیه می کنند .
از فیوز های مینیاتوری جهت حفاظت مدار در برابر اضفه جریان ها و اتصال کوتاه های احتمالی استفاده شده است .
ورودی حس گر های ترموستات به تابلو ترموستاتی در ترموستات تحلیل شده و بر اثاث مقادیر داده شده ،
ترموستات عمل کرده و بوبین کنتاکتور را تغذیه و آن را وصل می کند تا المنت ها برای گرمایش روشن شوند .
از یک تایمر 24 ساعت برای تنظیم ساعت کار در ساعات مشخص شبانه روز و وصل کردن بوبین کنتاکتور استفاده است .
با چرخاندن کلید دو طرفه ، کنتاکتور در دو حالت دائم کار و کار با زمان بندی تایمر 24 ساعته کار می کند .
همچنین از سه چراغ سیگنال برای نشان دادن وصل بودن هر سه فاز برق ورودی استفاده شده است .

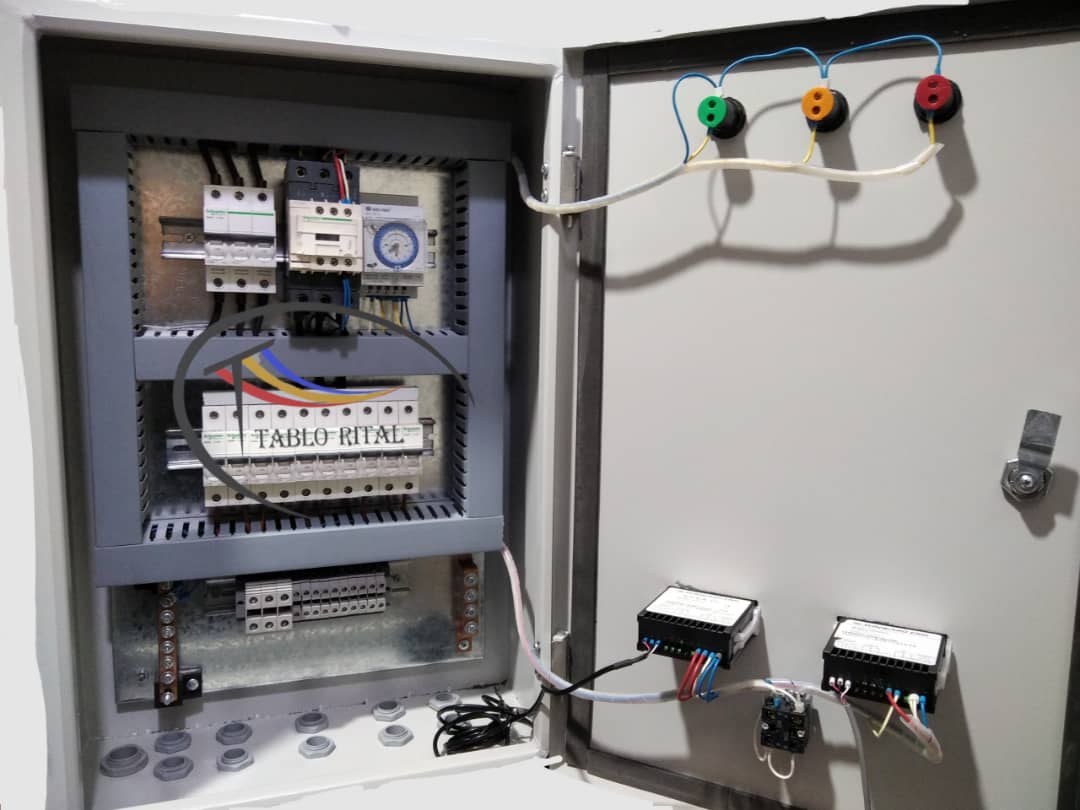

تابلو ترموستاتی جهت استفاده در سیستم های حرارتی
