تابلو برق چنج اور :

یکی دیگر از انواع تابلو برق صنعتی ، تابلو برق چنج اور شهر و ژنراتور است. در بسیاری از

اماکن با توجه به ضروری بودن وجود انرژی الکتریکی مانند بیمارستان ها، از تابلو برق چنج اور

استفاده می کنند. وظیفه ی این تابلو برق صنعتی این است که زمانی که برق شهری قطع

می شود برق ژنراتور را داخل مدار بیاورد و مصرف کننده ها از برق تولید شده توسط ژنراتور

استفاده کنند .

نحوه کار تابلو برق change over :

در این تابلو برق ، برق شهری و برق ژنراتور از طریق ترمینال وارد تابلو برق می شود. و از طریق

کلید های کامپکت بین فیوز های مینیاتوری بر اساس تعداد خروجی مورد نیاز تقسیم می شود.

در واقع از تابلو برق چنج اور می توان همزمان به عنوان تابلو برق تقسیم نیز استفاده کرد؛ و تا

زمانی که برق شهری وصل باشد مصرف کننده ها از برق شهری استفاده می کنند و در زمان

قطعی برق مصرف کننده ها از برق ژانراتور استفاده می کنند. وجود تابلو برق change over در

مکان هایی نظیر بیمارستان ها و برخی مراکز صنعتی و تجاری ضروری است .

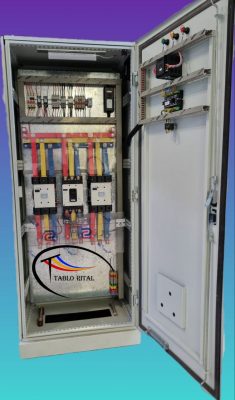

تابلو برق change over ر را اغلب در طرح تابلو برق ریتال مونتاژ می کنند زیرا این تابلو برق ها

استحکام  و حجم مناسبی دارند.

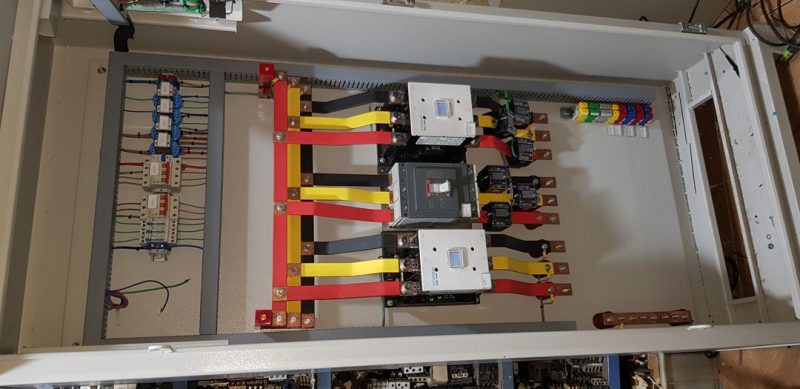

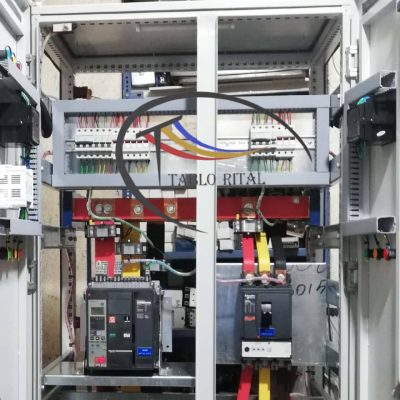

همچنین در صورت مصرف برق زیاد از تابلو برق سلولی استفاده می شود و به جای سیم از شمش

مس استفاده می شود .

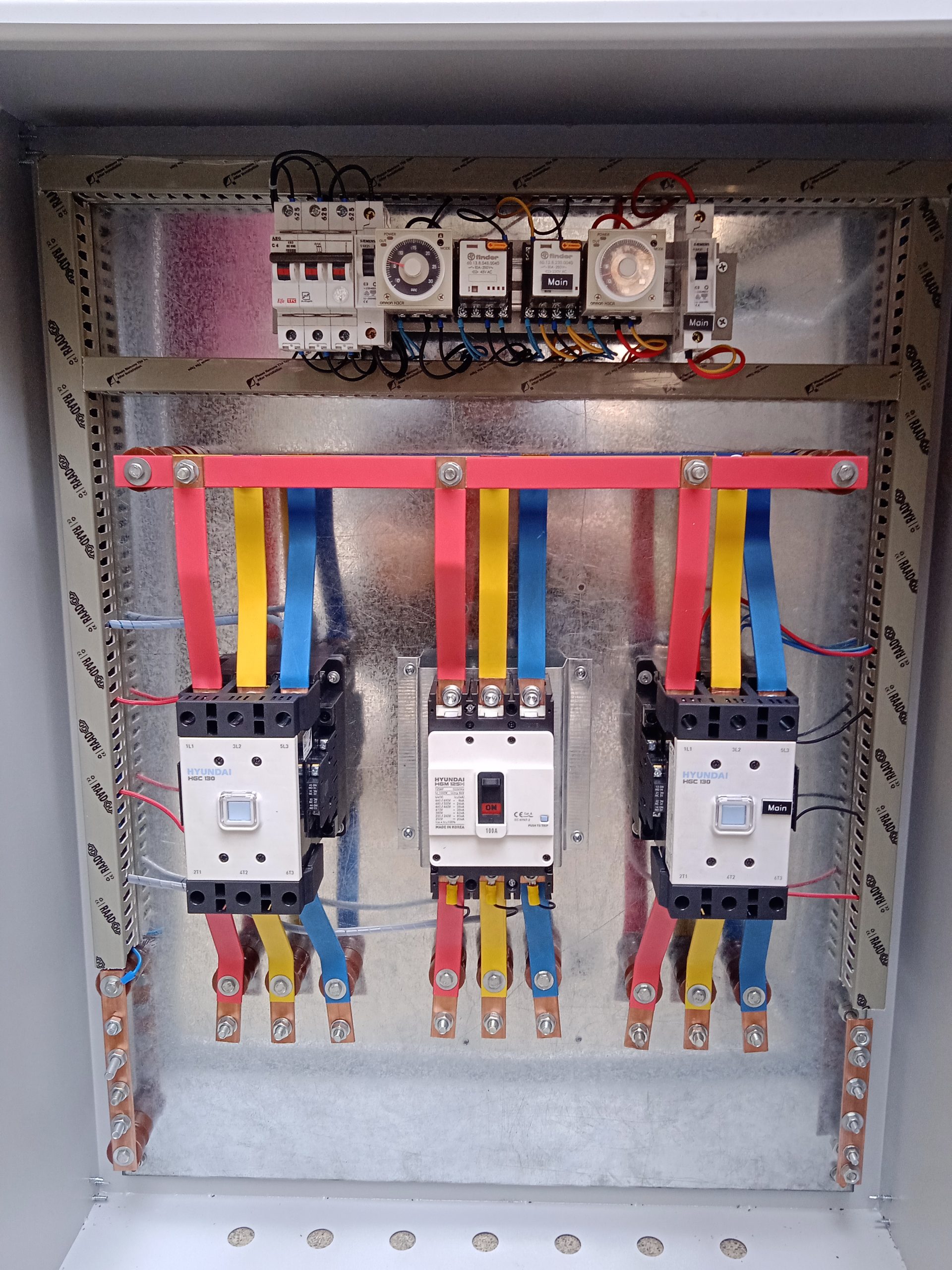

تابلو برق چنج اور در دو نوع تابلو برق چنج اور دستی و اتوماتیک مونتاژ می شود .

در مونتاژ تابلو برق شهر و ژنراتور دستی از یک کلید دو طرفه جهت انتخاب از بین برق شهر و ژنراتور

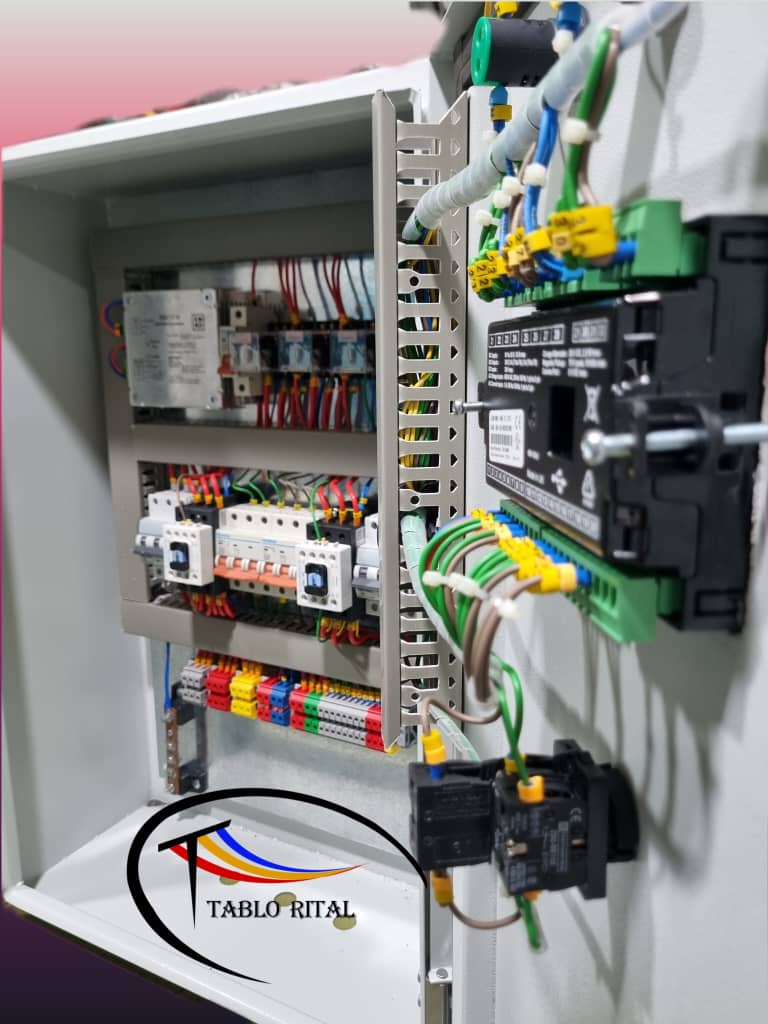

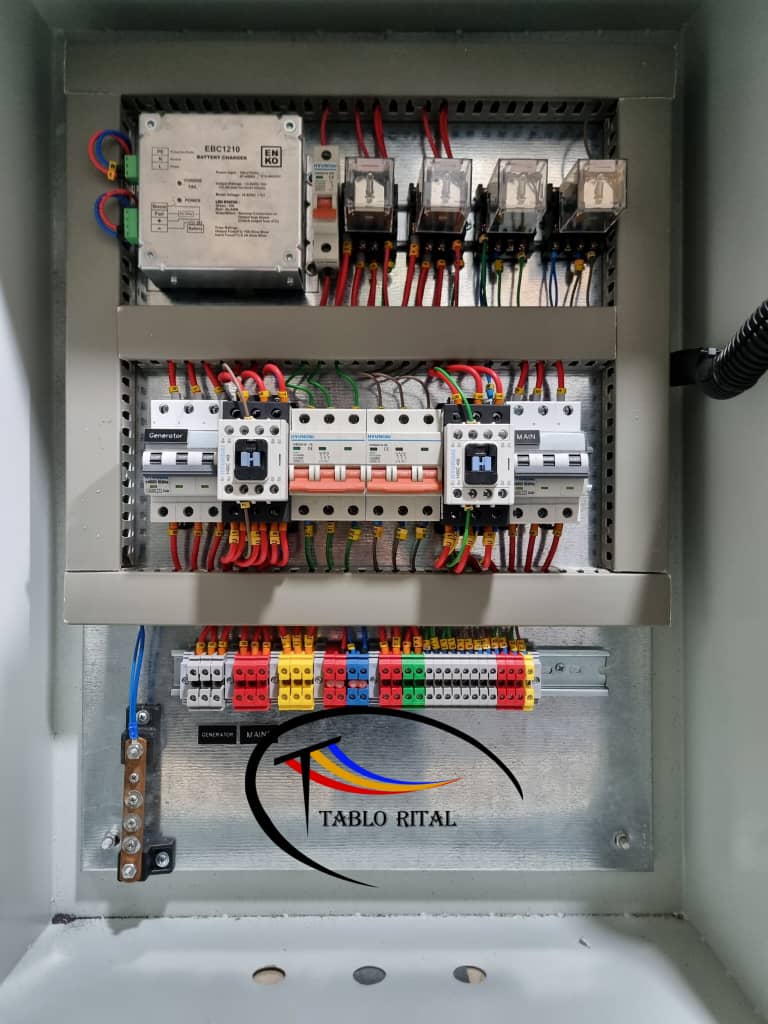

(مانند کلید زاویر ) استفاده می شود و در مونتاژ تابلو برق شهر و ژنراتور اتوماتیک با استفاده از مدار

فرمان و کنتاکتور ها در زمان قطعی برق شهر به صورت اتوماتیک برق ژنراتور داخل مدار می آید .

از قطعات مورد استفاده در تابلو برق شهر و ژنراتور یا همان تابلو برق چنج اور می توان به موارد زیر اشاره کرد :

۱ـ فیوز مینیاتوری که جهت حفاظت در برابر اتصال کوتاه و همچنین استفاده به عنوان کلید از آن

استفاده میشود.

۲- کلید کامپکت که همانند فیوز مینیاتوری نقش حفاظت در برابر اتصال کوتاه را بر عهده دارد ولی

در آمپر ها و توان های بالاتر از آن استفاده می شود و قدرت قطع بالایی نیز دارد .

۳- کنتاکتور که در تابلو برق چنج اور اتومات از آن جهت مدار فرمان وصل برق ژنراتور به هنگام قطع

برق شهر استفاده می شود

۴-کلید دو طرفه‌ با کلید زاویر که از آن در تابلو برق چنج اور دستی جهت انتخاب برق توسط اپراتور

استفاده می شود.

۵- کنترل فاز که وجود آن در تابلو برق چنج اور بسیار ضروری است زیرا برق سه فاز باید اختلاف فاز

۱۲۰ درجه ای با هم داشته باشند و ولتاژ آن ها یکسان باشد و همچنین قطعی یکی از فاز ها را نداشته

باشیم تمامی این موارد می تواند باعث سوختن الکتروموتور های سه فاز شود و کنترل فاز نقش حفاظت

را بر عهده دارد و همچنین می توان از آن برای فرمان قطع بودن برق شهر نیز استفاده کرد .

۶-چراغ سیگنال که جهت اطلاع یافتن از وضع برق ورودی و همچنین برق ژنراتور بر روی درب تابلو برق چنج اور

نصب می شود .

فروش تابلو برق چنج اور :

مجموعه تابلو ریتال با بیش از یک دهه تجربه در زمینه ی مونتاژ تابلو برق چنج اور این تضمین را به شما می دهد

که در سریع ترین زمان و با مناسب ترین قیمت مونتاژ تابلو برق چنج اور شما را انجام دهد .

ساخت و مونتاژ و فروش تابلو برق صنعتی تقسیم برق کارخانه در تابلو ریتال .

جهت سفارش طراحی و مونتاژ انواع تابلو برق صنعتی همچون تابلو برق استخری ، تابلو برق ستاره مثلث ،

تابلو برق موتورخانه و … با ما تماس بگیرید .
