تابلو برق صنعتی :

تابلو برق ها بدنه های اغلب فلزی ای هستند که قطعات الکترونیکی نظیر فیوز ها، محافظ جان ، کنتاکتور

کلید هوایی ، تایمر و …. در آن قرار می گیرند .

ضخامت اسکلت تابلو برق در محکم بودن آن تاثیر زیادی دارد و بدنه های تابلو برق با ضخامت بالای دو میل

از قدرت خوبی در برابر ضربه برخوردارند. تابلو برق ها را اغلب در طرح تابلو برق ریتال مونتاژ می کنند زیرا

فضای کمی اشغال می کند و استحکام بدنه ی خوبی دارد . از انواع تابلو برق ها می توان به تابلو برق

ستاره مثلث ، تابلو برق استخری ، تابلو برق تقسیم ، تابلو برق موتور خانه ، تابلو برق خازنی ، تابلو برق

تاسیسات ، تابلو برق الکتروموتور تک ضرب ، تابلو برق یکی پس از دیگری ، تابلو برق یکی به جای دیگری

و …. اشاره کرد که به صورت مختصر به توضیح چند مورد می پردازیم.

تابلو برق ستاره مثلث :

تابلو برق ستاره مثلث روش رایج کنترل جریان هجومی یا جریان اولیه ی موتور های سه فاز است.

الکتروموتورها به محض راه اندازی جریانی در حدود دو تا پنج برابر جریان نامی مصرف می کنند و

زمانی که به سرعت و گشتاور نامی میرسند جریان آن ها نهایتاً به جریان نامی کاهش می یابد.

این جریان اولیه ی زیاد علاوه بر مشکلاتی که در شبکه ایجاد می کند نظیر افت ولتاژ و آسیب به

سیم ها ، باعث کاهش عمر خود موتور نیز می شود؛ به همین دلیل برای کنترل این جریان اولیه

زیاد از روش ستاره مثلث استفاده می شود .

در برق سه فاز ولتاژ سربندی مثلث به اندازه ی ۱٫۷۳ برابر بیشتر از ولتاژ سربندی ستاره است

بنابراین از همین قضیه برای کاهش جریان اولیه استفاده می کنند. در تابلو برق ستاره مثلث در

ابتدا توسط کنتاکتورها موتور به حالت ستاره روشن میشود و پس از رسیدن به سرعت و گشتاور

نامی به حالت مثلث تغییر می کند . این قضیه روش رایج و کم هزینه ای در کنترل جریان هجومی

است و روش بهینه تر استفاده از اینوتر در تابلو برق است .

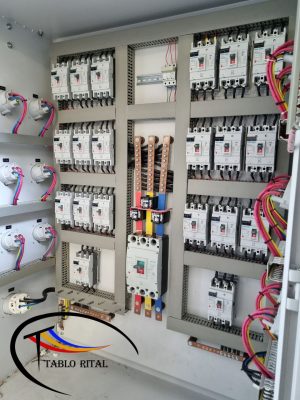

تابلو برق تقسیم :

یکی از رایج ترین انواع تابلو برق صنعتی در مراکز تجاری، صنعتی و حتی منازل تابلو برق تقسیم

می باشد. در تابلو برق تقسیم برق ورودی وارد یک فیوز اصلی و یا کلید کامپکت می شود و از

طریق آن بین سایر فیوز ها تقسیم می شود و از خروجی آن فیوز ها وارد مصرف کننده ها میشود.

از فواید تابلو تقسیم برق می توان به جدا شدن برق هر واحد و قابلیت قطع و وصل برق هر واحد در

هنگام نیاز و همچنین تعیین کردن میزان برق مصرفی مجاز برای هر واحد اشاره کرد .

تابلو برق استخری :

در استخر ها و همچنین در ویلا هایی که استخر دارند انواع الکتروموتور های پمپ و تصفیه و تخلیه آب

وجود دارد که هر کدام نیاز به محافظت و کنترل دارند. با تابلو برق استخری می توان برای موتور تصفیه

تایمر نجومی قرار داد تا با تنظیم در برخی از ساعات روز به طور اتوماتیک وصل و قطع شود. همچنین با

کمک تابلو برق استخری می توان مقدار جریان مجاز برای هر موتور را تعیین کرد و در صورت عبور جریان

موتور از میزان مشخص شده موتور خاموش شود .

تابلو برق خازنی :

الکتروموتور ها به دلیل خاصیت سلفی ای که در خود دارند سبب افت میزان power factor شبکه میشود

که باعث می شود مقداری از برق به شکل توان ری اکتیو یا توان غیر مفید مصرف شود. به طور ساده تر

مصرف کننده ای که در مرکز صنعتی خود الکتروموتور زیاد داشته باشد یک بخشی از هزینه قبض برق مربوط

به استفاده ای می شود که برای او فایده ای نداشته است و فقط به دلیل وجود توان ری اکتیو در شبکه

مصرف برق او بالا رفته است. این مصرف برق می تواند چیزی در حدود ۳۰ تا ۴۰ درصد میزان واقعی مصرف

باشد علاوه بر آن اداره برق نیز جریمه هایی را برای مشترکانی که توان ری اکتیو زیادی در شبکه ی خود

دارند اعمال می کند. یکی دیگر از تابلو برق صنعتی که در اکثر کارخانه ها و مراکز صنعتی یافت می شود

تابلو برق خازنی میباشد. وظیفه ی این تابلو برق صنعتی این است که پیوسته میزان توان ری اکتیو شبکه

را با رگولاتور اندازه گیری می کند و بر اساس میزان توان ری اکتیو خازن ها را به صورت موازی با بار در مدار

قرار میدهد. این کار سبب می شود توان ری اکتیو شبکه بسیار کاهش پیدا کند و برق استفاده شده فقط

مخصوص توان اکتیو یا استفاده واقعی باشد .

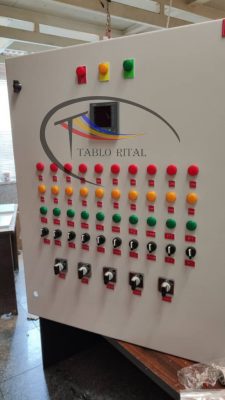

تابلو برق موتورخانه و تابلو برق تاسیسات :

در موتورخانه و تاسیسات مراکز تجاری و صنعتی و حتی منازل مسکونی الکتروموتور هایی برای پمپ آب و

همچنین مشعل برای گرمایش آب به کار رفته است. برای حفاطت و کنترل این مشعل و موتور پمپ نیاز به

استفاده از تابلو برق صنعتی به نام تابلو برق موتورخانه است. این تابلو برق وظیفه دارد پیوسته جریان موتور

پمپ را اندازه گیری کند و در صورت بد کار کردن و جریان کشی بیش از حد موتور فورا آن را قطع کند. همچنین

بر روی درب تابلو برق موتورخانه کلید ها و یا شستی استارت استوپ قرار میگیرد تا در صورت نیاز اپراتور بتواند

الکتروموتور ها را به صورت دستی خاموش و روشن کند .

تابلو برق اینورتری و تابلو برق plc :

در برخی از تابلو برق صنعتی نیاز داریم تا یک مجموعه ای را کنترل کنیم. پی ال سی ها قابلیت برنامه نویسی

به زبان های مختلف دارند که معروف ترین آن زبان برنامه نویسی ladder است که بسیار شبیه به نقشه کشی

تابلو برق رله ای می باشد و یادگیری آن برای مهندسان و مونتاژ کار تابلو برق بسیار آسان است. با plc میتوان

انواع تایمر ها و کانتر ها را پیاده سازی کرد و همچنین کنترل حلقه بسته یا pid و کار های بسیار دیگری را انجام

داد. از انواع معروف plc می توان به plc های زیمنس سری ۳۰۰ و ۴۰۰ ، plc دلتا ، plc فتک ، plc لوگو و … اشاره

کرد. همچنین می توان در تابلو برق صنعتی درایو یا اینورتر قرار داد. اینورتر ها قابلیت بسیاری در کنترل موتور های

سه فاز به ما می دهند همچنین با کمک اینورتر می توان موتور را به صورت نرم راه اندازی کرد و جریان هجومی آن

را کنترل کرد و با کمک اینورتر دیگر نیازی به تابلو ستاره مثلث نمی باشد .

تابلو برق سلول :

اسکلت تابلو برق سلول بسیار بزرگ تر از تابلو برق های معمولی می باشد و از آن ها در مراکز صنعتی بزرگ مثل

کارخانه ها استفاده می شود. تابلو برق سلول تقسیم یکی از اصلی ترین تابلو برق صنعتی یک کارخانه می باشد

که وظیفه ی کنترل برق اصلی ورودی به کارخانه را دارد و اغلب در این تابلو برق ها نیاز به شمش کشی مسی به

دلیل جریان بالای برق است برای همین وزن تابلو برق سلول بسیار زیاد است و برای جابجایی آن اغلب نیاز به جرثقیل

می باشد .
