تابلو برق ترموستاتی موتور خانه گرمایش کوره مشعل
تابلو برق ها بدنه های اغلب فلزی و گاهاً پلاستیکی ای هستند که قطعات برقی که شامل قطعات حفاظتی
و کنترلی می باشند. تابلو برق ها بر اساس کاربردی که دارند و تعداد قطعاتی که در آن ها قرار می گیرد از
ابعاد کوچک 25 در 30 سانتی تا ابعاد بزرگ تابلو برق سلولی موجود است. یکی از انواع پر کاربرد تابلو برق ها
در ساختمان ها و مراکز تجاری و صنعتی تابلو برق موتورخانه می باشد .
تابلو برق موتورخانه :
تابلو برق موتورخانه برای حفاظت و کنترل موتور پمپ ، مشعل گرمایش و روشنایی و سایر لوازمی که در موتورخانه
استفاده می شود به کار می رود. در تابلو برق ترموستاتی موتورخانه و گرمایش کوره مشعل یک سنسور دماسنج
که اغلب از نوع RTD (مقاومتی) یا ترموکوپل است برای اندازه گیری دمای آب نصب می شود و این سنسور به یک
ترموستات جهت نگه داشتن دمای آب در یک بازه دلخواه وصل می شود. این ترموستات بر روی درب تابلو برق موتورخانه
برای دسترسی بهتر به تنظیمات قرار دارد .
نحوه عملکرد تابلو برق ترموستات موتورخانه :
در تابلو برق موتور خانه در ابتدا برق سه فاز وارد فیوز می شود. فیوز ها از قطعات ضروری تابلو برق ها می باشند و
کمتر تابلو برقی را می توان یافت که فیوز و یا کلید کامپکت نداشته باشند. فیوز ها بیشتر نقش محافظتی را انجام
میدهند و هنگام اتصال کوتاه و اضافه جریان برق را قطع می کنند. فیوزها در انواع تند کار و کند کار ساخته میشوند
که در تابلو برق موتور خانه از نوع کند کار آن به دلیل وجود الکتروموتور ها استفاده میشود. (الکتروموتور ها در لحظه
راه اندازی اولیه جریانی در حدود دو تا پنج برابر جریان اولیه نامی جریان کشی می کنند و در صورت استفاده از فیوز
تندکار قبل از راه اندازی، فیوز می پرد.) سپس برق سه فاز پس از فیوز وارد کنتاکتور ها می شوند .
کنتاکتور :
کنتاکتور ها جهت قطع و وصل برق سه فاز به صورت دستی و اتوماتیک مورد استفاده قرار می گیرد. بر روی درب این
تابلو برق کلید هایی وجود دارد که بتوان کنتاکتور را به صورت دستی قطع و وصل کرد و همچنین تایمر دیجیتالی نیز
وجود دارد تا بتوان با تنظیم آن موتور ها و یا مشعل ها را در زمان مورد نیاز قطع و وصل کرد. پس از کنتاکتور برق وارد
ترمینال های خروجی و ترمینال های مشعل می شود و از آن جا به موتور پمپ و مشعل متصل می شود .
کنترل فاز :
در تابلو برق موتور خانه یک کنترل فاز وجود دارد که وجود آن در هنگام استفاده از برق سه فاز ضروری است. کنترل فاز
پیوسته وضعیت برق سه فاز را چک می کند و در صورت اختلاف فاز ناصحیح و دو فاز شدن و یا افت ولتاژ به سرعت

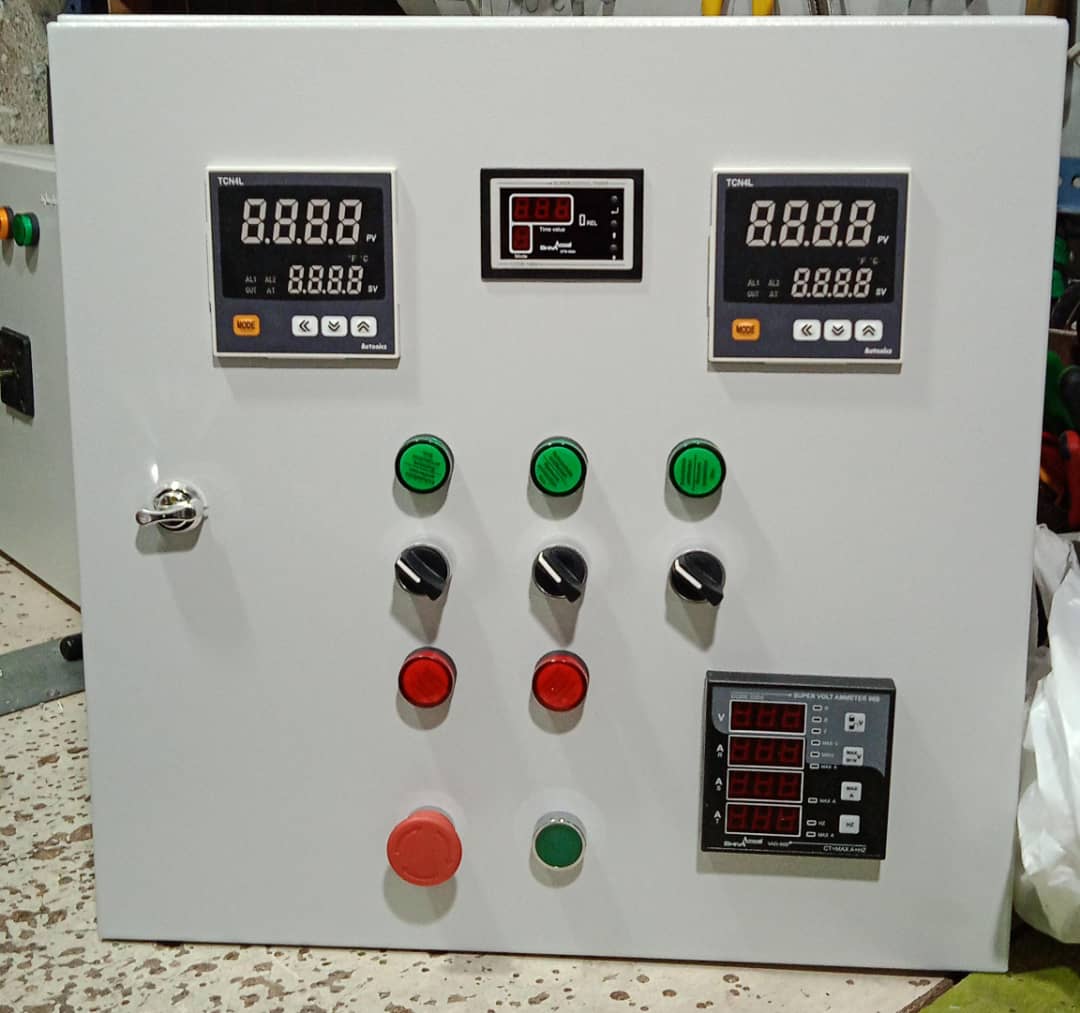

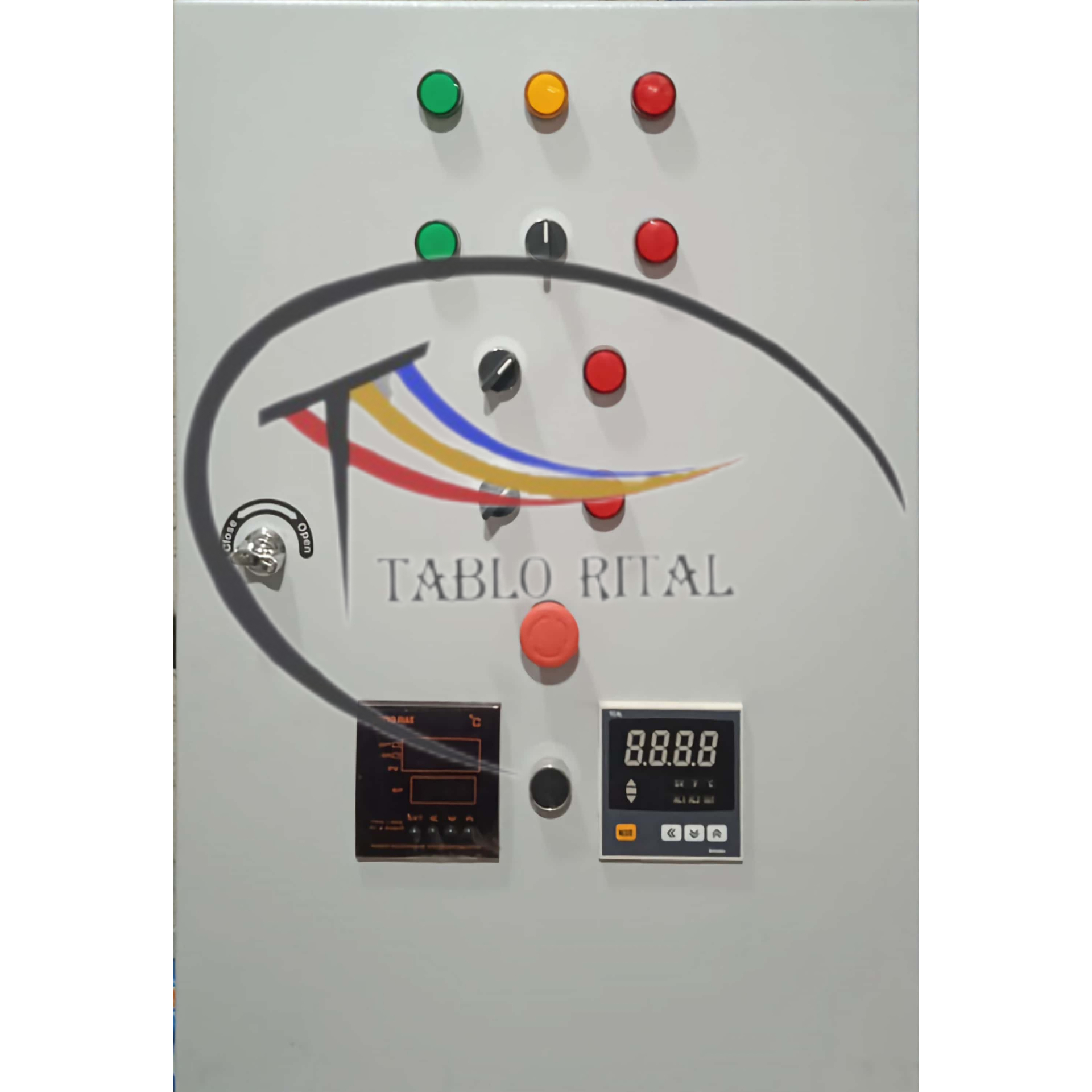

کنتاکتور ها را قطع می کند. بر روی درب تابلو برق سه عدد چراغ سیگنال نصب شده است تا از وضعیت برق سه فاز
اطلاع داشته باشیم و در صورت قطعی هر فاز چراغ سیگنال مربوط به آن فاز خاموش می شود .
چراغ های سیگنال را اغلب در سه رنگ زرد و قرمز و سبز بر روی درب نصب می کنند .
تابلو برق موتور خانه را اغلب در طرح تابلو برق ریتال مونتاژ می کنند زیرا تابلو برق ریتال با بدنه ای محکم و ابعاد مناسب بسیار مقرون به صرفه است .
فروش تابلو برق موتور خانه
مجموعه تابلو ریتال با بیش از یک دهه تجربه در زمینه مونتاژ تابلو برق ترموستاتی و موتور خانه ترموستاتی این اطمینان را به
شما می دهد تا در سریع ترین زمان و با مناسب ترین قیمت و کیفیت سفارش تابلو برق شما را مونتاژ کند.
تابلو برق ترموستاتی موتور خانه، گرمایش کوره مشعل – طراحی ، ساخت و مونتاژ و فروش تابلو برق صنعتی
ساخت و مونتاژ و فروش تابلو برق صنعتی تقسیم برق کارخانه در تابلو ریتال .
جهت سفارش طراحی و مونتاژ انواع تابلو برق صنعتی همچون تابلو برق استخری ، تابلو برق ستاره مثلث ،
تابلو برق موتورخانه و … با ما تماس بگیرید .
به دلیل نوسانات قیمت تابلو برق و تجهیزات صنعتی
برای اطلاع از قیمت و مشاوره و خرید تابلو برق تماس بگیرید
شماره تماس : ۳۳۹۸۸۹۸۲ – ۰۲۱
شماره همراه : ۰۹۱۲۴۴۸۰۵۸۶
