تابلو برق سلول مخصوص کارخانه
تقسیم برق و راه اندازی الکتروموتور و جبران توان ری اکتیو با بانک خازنی

تابلو برق :

تابلو برق در تاسیسات صنعتی در موتورخانه ها کارخانه ها و حتی منازل جهت حفاظت قرار دادن کلید محافظ جان

و یا فیوز مینیاتوری نیاز به یک محفظه ای که توانایی جای دهی و حفاظت از این تجهیزات را داشته باشد وجود دارد

به این محفظه ها که اغلب از جنس فلز و گاهاً از جنس pvc یا upvc می باشند تابلو برق گفته می شود. وظیفه

اصلی تابلو برق ها جای دهی و حفاظت از تجهیزات صنعتی و کنترلی در برابر عوامل خارجی مانند خاک ، آب و

آتش سوزی و حفاظت از افراد در برابر برق گرفتگی می باشد. تابلو برق ها در اندازه ها و سایزهای مختلف مانند

تابلو های ۳۰ در ۴۰ ، تابلو های ۶۰ در ۷۰ و حتی در ابعاد بسیار بزرگ تر مانند تابلو سلول برای کاربردهای متناسب

به خود وجود دارند.

همچنین برای محیط هایی که تابلو در فضای آزاد قرار می گیرد تابلو برق های بارانی استفاده می شود تا نفوذ آب

باران به درون تابلو ها جلو گیری شود.

تابلو برق های ریتال دارای بدنه ای مستحکم تر و قطور تر نسبت به سایر تابلو ها می باشند اما به دلیل قیمت بالای

این تابلو، از تابلو برق طرح ریتال در بسیاری از موارد استفاده می‌شود .

قیمت تابلو برق ها با توجه به جنس نوع و اندازه آنها متفاوت است و می تواند از ۳۰۰ هزار تومان تا ۵۰ میلیون تومان باشد.

تابلو برق سلول :

همان طور که گفته شد تابلو برق سلول از نظر اندازه و سایز بسیار بزرگتر از تابلو برق های معمولی

است زیرا در کارخانه ها و خطوط تولیدی و صنعتی به دلیل بالا بودن توان کاری تجهیزات و به خصوص

موتور الکتریکی، و نیاز این الکتروموتور ها به جبران توان ری اکتیو به وسیله بانک خازنی ما شاهد اندازه

 وزن بالا و تعداد بیشتر تجهیزات خواهیم بود که به فضای بسیار بیشتری جهت جای دهی نیازمند بوده

و باید تابلو بدنه قوی تری را برای حفاظت بهتر از تجهیزات دارا باشد . از این رو از تابلو برق سلول استفاده

می شود که به طبع آن قیمت بسیار بالاتری را نسبت به سایر تابلو ها دارا خواهد بود‌.

تابلو تقسیم برق صنعتی :

در کارخانه ها و کارگاه های صنعتی به دلیل مصرف بالای جریان برق و وجود دستگاه های سه فاز، نمیتوان از یک خط

جهت تغذیه کل سیستم ها استفاده کرد. برای حل این مشکل از تابلو برق تقسیم که با تقسیم برق ورودی برای هر

بخش و قرار گیری یک فیوز مینیاتوری یا محافظ جان متناسب با مصرف آن واحد بر سر راه آن استفاده می شود که نه

تنها یک حفاظت مستقل برای هر واحد را ایجاد می کند، بلکه این امکان را مهیا می کند که در صورت نیاز به قطع برق

بخش مربوطه ، سایر بخش ها می توانند به صورت مستقل به کار خود ادامه دهند .

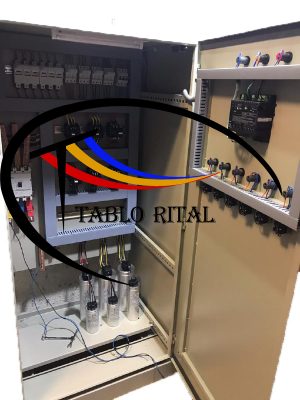

بانک خازنی :

در صورت استفاده از الکتروموتور های توان بالا و سه فاز ، از آن جایی که خاصیت سلفی سیم پیچ های درون

موتور الکتریکی باعث مصرف توان ری اکتیو در کنار توان اکتیو می شود این توان ری اکتیو که توسط بار های

سلفی مصرف می شود باعث افزایش جریان کشی و اشباع ظرفیت خط می شود. برای جبران این توانری اکتیو

مصرفی از خازن هایی که به صورت موازی با مدار قرار گرفته اند استفاده می‌ شود تا با تولید توان ری اکتیو مورد

نیاز این موتور ها جریان مصرفی خط را گاهاً تا ۴۰ درصد کاهش دهد که منتج به کاهش چشمگیر هزینه های

برق نیز خواهد شد .

در بانک خازنی از دستگاهی به نام رگولاتور خازنی استفاده می شود ،این رگولاتور با محاسبه توان ری اکتیو

به صورت پله ای خازن ها را بر حسب نیاز وارد مدار می‌کند . خازن ها در هنگام وصل شدن به مدار جریان بسیار

بالایی می کشند ، این جریان بالا برای مدار و خازن ها چندان مطلوب نیست، برای کاهش جریان کشی اولیه

توسط خازن ها از کنتاکتور خازنی استفاده می‌شود این کنتاکتور ها ابتدا تیغه اولیه ای را که خازن را با عبور از

سیم های دارای مقاومت وارد مدار می‌کند ، وصل می‌کند ، پس از گذشت چند ثانیه تیغه کنتاکتور بدون مقاومت

وارد مدار شده و خازن مستقیما با بار موازی می شود.

کلید زاویر :

از جمله کلید هایی که در تابلو ها و مدار های با جریان بسیار بالا استفاده می شود کلید زاویر است این کلید

برای قطع برق از مدار استفاده می شود به طوری که با چرخاندن دستگیره روی این کلید تیغه ها از مسیر باز

شده و جریان قطع می شود. در داخل کلید زاویر فیوز های کاردی استفاده می شود این فیوز ها دارای جریان

های بالایی مثل ۵۰۰ تا ۱۰۰۰ آمپر و بالاتر می باشند , در صورت افزایش جریان بیش از حد مجاز فیوز کاردی داخل

کلید زاویر ، سوخته و مدار را قطع می کند فیوز کاردی قابل تعمیر یا بازگردانی نمی‌باشد و در صورت سوختن باید

تعویض گردد. کلید زاویر در بسیاری از تابلو برق ترانسی و تابلو برق سلول صنایع بزرگ مورد استفاده قرار می‌گیرد.

کلید کامپکت :

کلید کامپکت یک کلید مشابه کلید یا فیوز مینیاتوری است، این کلید در صورت ایجاد یک اتصال

کوتاه بزرگ و یا جریان کشی بیش از حد مجاز مشخص شده بر روی کلید کامپکت جریان برق

را قطع می کند؛ تفاوت کلید کمپکت با فیوز مینیاتوری در قدرت قطع و حداکثر جریان مجاز قابل

عبور از این کلید هاست، به طور معمول فیوز های مینیاتوری حداکثر تا جریان مجاز ۶۳ آمپر موجود

هستند در حالی که کلید های کامپکت تا جریان های بیش از ۱۰۰۰ آمپر نیز وجود دارند همچنین

قدرت قطع فیوز های مینیاتوری تا ۶۰۰۰ آمپر بوده در حالی که قدرت قطع کلید های کامپکت تا بیش

از ۱۲ هزار آمپر نیز وجود دارد.

فیوز مینیاتوری :

وظافیت اصلی فیوز به دو قسمت تقسیم می شود :

در ابتدا نقش اصلی فیوز در تابلو برق ها نقش حفاظتی است و در صورت وقوع اتصال کوتاه

یا برخورد مستقیم سیم فاز و نول به هم مدار را قطع می کند. و در صورت نبود فیوز در تابلو

برق هنگام اتصال کوتاه به یک باره جریان زیادی در حدود چند هزار از سیم ها عبور می کند

و این جریان باعث سوختن سیم ها و آتش سوزی در تابلو و در موتور خانه و در بهترین حالت

باعث سوختن ترانس می شود که خود خسارت زیادی را به بار می آورد .بنابراین وجود فیوز

مینیاتوری در تابلو برق ها ضروری است .

نقش دوم فیوز در تابلو برق موتور خانه به عنوان کلید قطع و وصل است . در این تابلو از یک

فیوز دو پل استفاده شده است که همزمان سیم فاز و نول از آن عبور می کنند . و در

صورت نیاز به قطع برق یک قسمت می توان فیوز مربوط به آن قسمت را قطع کرد .

فیوز ها در انواع مدل های تند کار و کند کار تولید می شوند .

در مراکز حساس به اتصال کوتاه و اضافه جریان باید حتما از نوع تندکار آن استفاده کرد .

در نوع تند کار پس از عبور جریان از میزان تعیین شده برای فیوز فورا برق را قطع می کند

و بسیار حساس هستند .

اما در مکان هایی که از موتور های برقی استفاده می شود باید از نوع کند کار آن استفاده

کنیم ، زیرا موتور های برقی به محض راه اندازی و شروع کار جریان زیادی در حدود دو تا پنج

برابر جریان نامی خود برق مصرف می کنند و در صورت استفاده از فیوز های تندکار به محض

راه اندازی موتور برق را قطع می کنند و اجازه ی روشن شدن به موتور را نمی دهند .

ترانس جریان :

برای اندازه گیری جریان یک مدار باید تجهیزات اندازه گیری به صورت سری در مدار قرار گیرند اما به دلیل جریان های

بالا در تابلو برق ها قرار گرفتن سری قطعاً موجب سوختن و یا حداقل آسیب دیدن تجهیزات اندازه گیری می شود به

همین جهت از هسته های آهنی که به ترانس های جریان معروف هستند در تابلو برق ها جهت اندازه گیری جریان

استفاده می شود. نحوه قرار گیری ترانس جریان بدین صورت است که سیم از داخل این هسته عبور کرده، جریان

عبوری از سیم باعث ایجاد یک میدان مغناطیسی در اطراف آن سیم می شود این میدان مغناطیسی یک جریان داخلی

در ترانس جریان ایجاد می کند، با تبدیل این جریان به ولتاژ و اندازه گیری آن توسط تجهیزات اندازه گیری مخصوص ترانس

جریان می توان جریان عبوری از هر سیم را محاسبه کرد.

کنتاکتور :

کنتاکتور ها مانند کلید ها هستند که در درون خود تیغه هایی دارند که توسط یک فنر از ورودی و خروجی ها

فاصله گرفتند. در درون کنتاکتور یک بوبین وجود دارد، عبور جریان از این بوبین میدان مغناطیسی القایی ایجاد

می کند که باعث جمع شدن فنر و در نتیجه اتصال تیغه های داخلی ورودی و خروجی شده و کلید وصل می شود.
