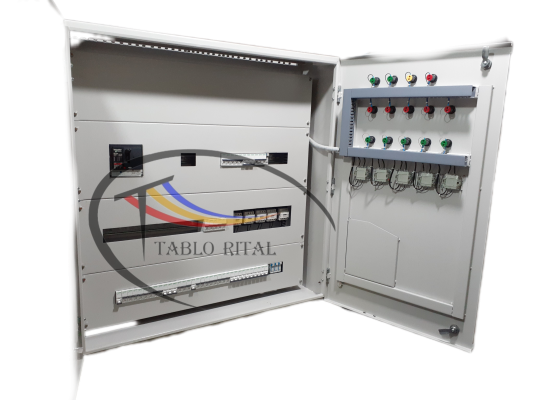

تابلو تقسیم برق :

از انواع پر تقاضا ترین تابلو برق صنعتی ، تابلو تقسیم برق و یا تابلو توزیع برق است .

که از تابلو تقسیم برق برای جدا کردن برق هر واحد در مراکز تجاری و یا صنعتی استفاده می شود .
تابلو تقسیم برق اغلب در کارخانه ها استفاده می شود و برای جدا کردن برق هر دستگاه و حفاظت

از دستگاه با فیوز مناسب آن دستگاه این تابلو ها کاربرد دارد .

در مراکز تجاری و منازل از تابلو برق تقسیم جهت جدا کردن برق هر واحد استفاده می شود .

از مزایای استفاده از تابلو تقسیم برق در مراکز تجاری می توان به موارد زیر اشاره کرد :

۱- محافظت از مدار در برابر اتصال کوتاه توسط دو فیوز که برق ورودی وارد یک فیوز سه فاز آمپر

بالا می شود و توسط آن بین سایر فیوز ها تقسیم می شود و در صورت اتصال کوتاه

توسط دو فیوز سریمحافظت می شود و از آتش سوزی و سوختن ترانس جلوگیری میکند.

۲ـ هر واحد فقط مجاز به مصرف برق به میزان فیوز تعریف شده برای آن است و در صورت استفاده

بیش از جریان نامی فیوز، برق آن واحد قطع میشود. این باعث می شود که یک واحد برق

زیادی نسبت به سایر واحد ها استفاده نکند .

۳- برق هر واحد جدا می شود و در صورت نیاز به قطع برق یک واحد می توان به راحتی فیوز مربوط به

آن واحد را قطع کرد و دیگر تداخلی با واحد های دیگر در قطعی برق ندارد .

در تابلو تقسیم قرق یا تابلو توزیع برق ، برق سه فاز به فیوز ورودی که از نوع سه فاز آمپر بالا است وارد

می شود و بعد از فیوز بین سایر فیوزهای مینیاتوری تقسیم میشود، و در آخر به ترمینال های خروجی وارد میشود.

در تابلو برق تقسیم شمش نول و شمش ارت نیز وجود دارد که سیم نول و ارت ورودی به این شمش ها

وصل می شود و نول و ارت تمامی واحد ها از این شمش ها گرفته می شود .

تابلو تقسیم برق را اغلب در طرح تابلو برق ریتال مونتاژ می کنند زیرا تابلو ریتال دارای ابعاد کوچک

و بدنه ای محکم می باشد و بسیار مقرون به صرفه است .

از قطعات مورد استفاده در تابلو تقسیم برق می توان به موارد زیر اشاره کرد :

فیوز مینیاتوری :

به طور کلی فیوز ها نقش حفاظتی و کلید را در مدار ایفا می کند ،در صورت نیاز به قطع برق یک مکان

به راحتی می توان فیوز را قطع کرد که در این صورت فیوز نقش کلید را داراست و در زمانی که اتصال کوتاه

روی دهد یعنی سیم فاز و نول به طور مستقیم به هم برخورد کند فیوز مدار را قطع می کند که

در این صورت فیوز نقش حفاظتی را دارد .

فیوز ها در انواع تک پل و دو پل و سه پل و چهار ‌پل تولید می شود ، از فیوز های تک پل و دو پل در برق تک فاز

استفاده می شود و از فیوزهای سه پل و چهار پل در برق سه فاز و برق سه فاز با نول استفاده میشود.

فیوز ها انواع تند کار و کند کار دارند ، از نوع تند کار آن در مراکز حساس به اتصال کوتاه و اضافه جریان استفاده

می شود و این فیوزها در صورتی که جریان برق از میزان تعریف شده نامی آنها بالاتر رود فورا برق را قطع میکنند.

ولی در مراکزی که در آن ها الکترو موتور ها به کار رفته است از نوع کند کار آن استفاده می شود زیر الکتروموتورها

در لحظه ی شروع به کار دو تا پنج برابر جریان نامی برق مصرف می کنند و در صورت استفاده از فیوز تند کار

به محض شروع به کار موتور برق ها قطع می کند و اجازه ی روشن شدن موتور را نمیدهد.

ترمینال :

جهت ارتباط دادن تابلو برق به محیط خارج از ترمینال استفاده می شود و وظیفه ی ترمینال نگه داشتن

سیم با سفت کردن پیچ است و خروجی تابلو تقسیم برق به ترمینال ها وصل می شود .

چراغ سیگنال :

جهت اطلاع داشتن از وضعیت برق از چراغ سیگنال استفاده میشود چراغ سیگنال ها در رنگ های

قرمز و زرد و سبز بر روی درب تابلو برق نصب می شود و هر چراغ بیانگر وضعیت هر فاز است

و در صورت قطعی هر فاز چراغ مربوطه نیز قطع می شود

ساخت و مونتاژ و فروش تابلو برق صنعتی تقسیم برق کارخانه در تابلو ریتال .

جهت سفارش طراحی و مونتاژ انواع تابلو برق صنعتی همچون تابلو برق استخری ، تابلو برق ستاره مثلث ،

تابلو برق موتورخانه و … با ما تماس بگیرید .
