تابلو برق بیمارستان

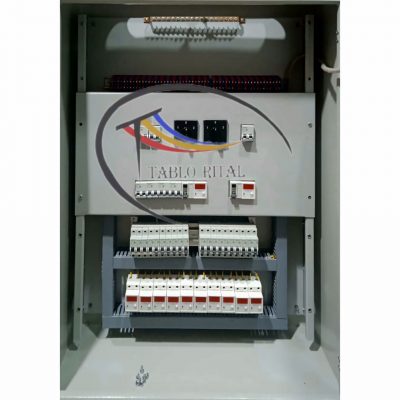

تابلو برق شبکه و یو پی اس سایت سرور

یکی دیگر از انواع تابلو برق صنعتی تابلو برق یو پی اس و تابلو برق سایت سرور است .

وظیفه این تابلو برق بیمارستان کنترل برق ورودی و وصل کردن ups به خروجی در هنگام

قطعی برق است. یو پی اس ها دستگاه هایی هستند که برق را در خود ذخیره می کنند

و در هنگام قطعی برق از آن استفاده می شود. یو پی اس ها برق شهری را تبدیل به ۱۲Vdc

کرده و در باطری های قدرتمند خود ذخیره می کنند و هنگامی که برق شهری قطع شود این

برق dc توسط ماسفت های قدرت سوییچ می شود و به برق Ac تبدیل شده و با یک ترانس

افزاینده به برق ۲۲۰Vac تبدیل می شود و مصرف کننده ها را تامین می کند.

یو پی اس ها بر اساس قیمت و توانی که دارند و همچنین بر اساس نیاز برق مصرف کننده

بین دو ساعت تا یک روز می توانند در هنگام قطعی ، برق مصرف کننده را تامین کنند و در

مکان های حساس مانند سایت سرور استفاده از آن ضروری است تا با قطعی برق سرور ها

از کار نیوفتند .

وظیفه تابلو برق یو پی اس سایت سرور بیمارستان :

تابلو برق شبکه و یو پی اس سایت سرور وظیفه دارد تا در صورت وصل بودن برق شهری آن را

از فیوز و کنترل فاز گذرانده و به خروجی و سرور ها منتقل کند و هنگام قطعی برق با تغییر وضعیت

کلید دو طرفه به حالت ups تابلو برق شبکه و ups سایت سرور برق را از طریق یو پی اس از کنترل

فاز و فیوز می گذراند و به خروجی منتقل می کند . نقش کنترل فاز در این است که اگر ولتاژ ورودی

کم بود برق را قطع کند زیرا ولتاژ کم باعث جریان کشی سرور ها شده و باعث گرم شدن و سوختن

آن ها می شود .

تابلو برق ups را اغلب در طرح تابلو برق ریتال مونتاژ می کنند زیرا تابلو برق طرح ریتال دارای بدنه محکم

و ابعاد مناسب می باشد .

از قطعات استفاده شده در تابلو برق شبکه و یو پی اس سایت سرور می توان به موارد زیر اشاره کرد :

فیوز مینیاتوری :

فیوز های مینیاتوری در تابلو برق شبکه و ups سایت سرور نقش مهمی دارند . نقش اصلی فیوز ها

به دو قسمت اساسی تقسیم می شود :

اول فیوز به عنوان یک محافظ اتصال کوتاه عمل می‌ کند در صورت اتصال کوتاه و نبود فیوز جریان زیادی

در حدود چند هزار آمپر از مدار عبور می کند که باعث آتش سوزی می شود و خسارت زیادی را به بار می آورد .

دوم به عنوان کلید کاربرد دارد و می توان برق یک سرور را از طریق فیوز قطع کرد. فیوز ها در انواع تندکار

و کند کار مونتاژ می شوند. نوع تندکار آن به محض عبور جریان از مقدار نامی فیوز برق را قطع می کند و

نوع کندکار آن که اغلب در مکان هایی که الکتروموتور زیاد است کمی دیر عمل می کند تا به موتور اجازه

راه اندازی دهد . در تابلو برق شبکه و یو پی اس سایت سرور از فیوز تایپ C اغلب استفاده می شود .

کنترل فاز تک فاز :

این کنترل فاز ها نقش همان محافظ برق در خانه ها را ایفا می کنند . اغلب دستگاه هایی که با برق شهری

کار می کنند به افت ولتاژ حساس هستند این قضیه در لوازم الکترونیکی همانند کامپیوتر ها و سرور ها اهمیت

بیشتری دارد و وجود کنترل فاز برای محافظت در برابر افت ولتاژ اهمیت زیادی دارد و کنترل فاز تک فاز در صورت

قطعی افت ولتاژ برق را قطع می کند تا باعث آسیب به سرور ها نشود .

کلید دو طرفه :

از این کلید برای انتخاب نحوه مصرف برق مصرف کننده انتخاب می شود در کلید دو طرفه سه حالت ۰ و ۱ و ۲ وجود دارد .
حالت صفر آن برق خروجی را به طور کلی قطع می کند و اجازه ی عبور جریان را نمی دهد .
حالت یک آن برای آن است که مصرف کننده ها از برق شهری تغذیه کنند .
و حالت دو آن برای آن است که مصرف کننده ها از ups استفاده کنند .
